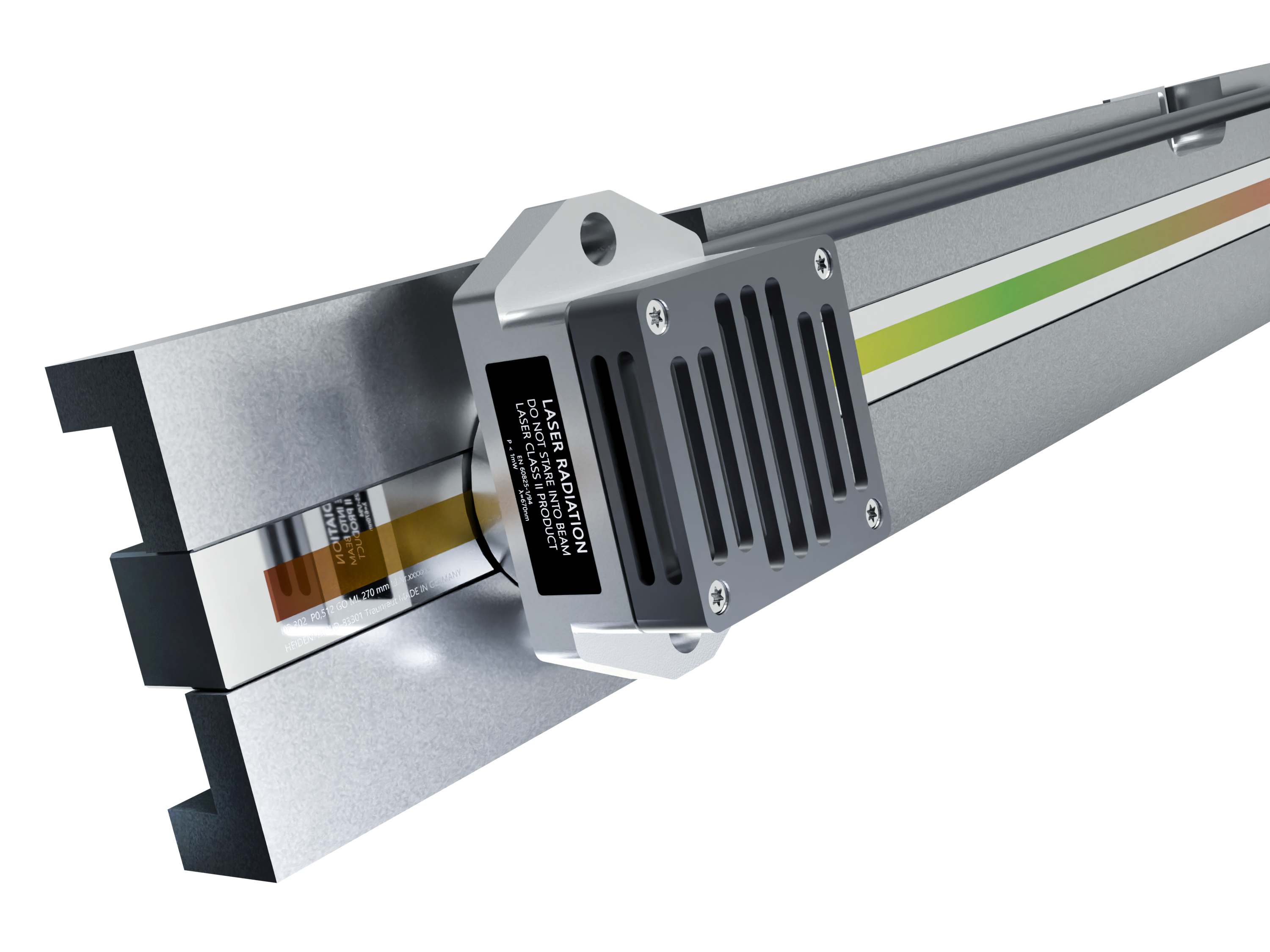

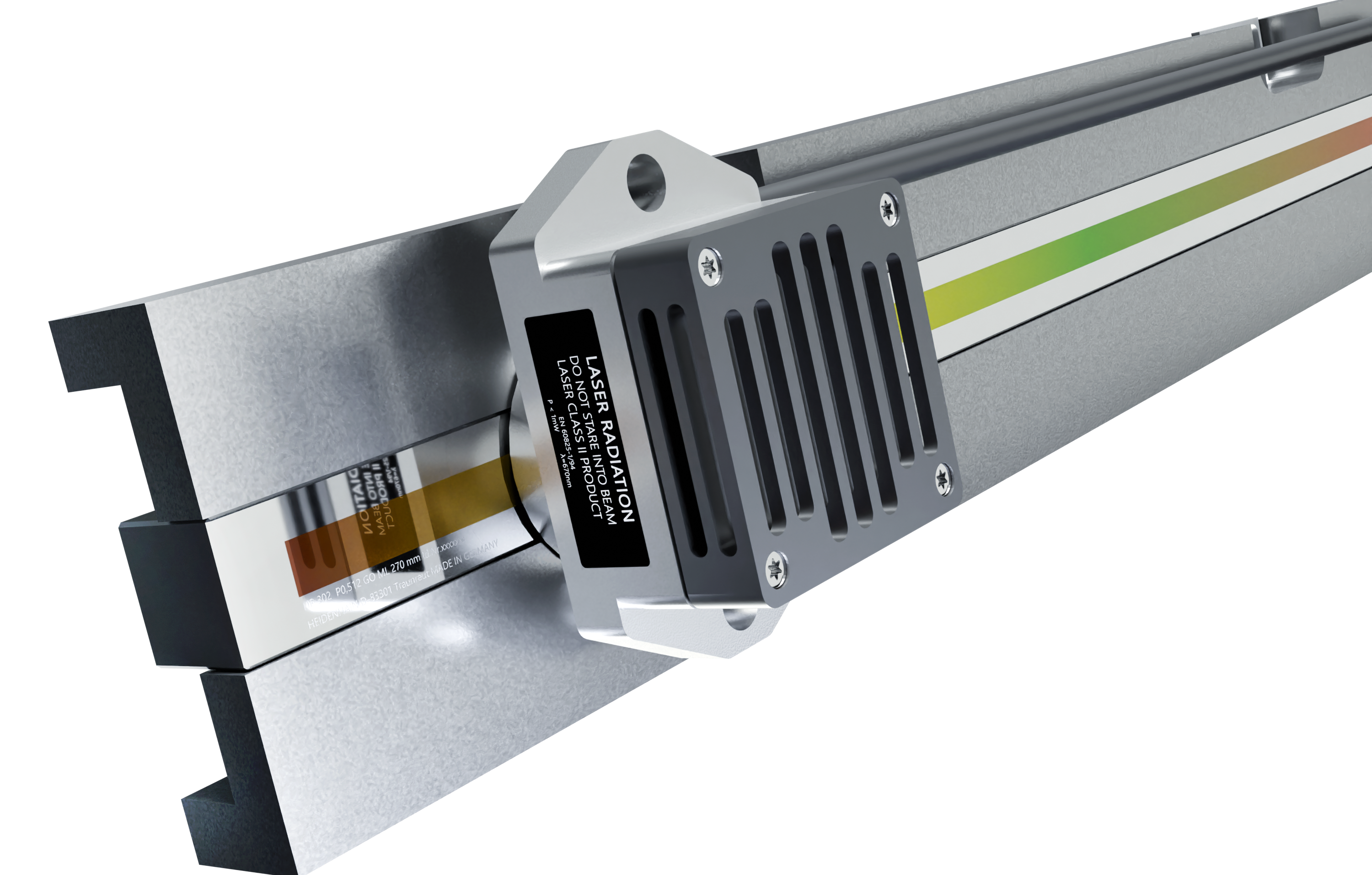

Serie LIP 300

Sistema di misura lineare incrementale di accuratezza molto elevata

  • Per assi lineari molto precisi fino a 270 mm di lunghezza
  • Passo di misura molto piccolo (<1 nm)
  • Ripetibilità molto elevata
  • Elemento di misura integrato nel supporto
  • Interfaccia: 1 VPP

Riga graduata disaccoppiata

L'elemento di misura del sistema LIP 382 si trova su una piastra di supporto con fissaggio a vite. La riga graduata è così completamente disaccoppiata dalla macchina e da effetti termici. Il supporto è costituito da una lega speciale di ferro e nichel con coefficiente di dilatazione molto ridotto.

Massima accuratezza

I sistemi di misura lineari aperti LIP funzionano secondo il principio di scansione interferenziale. Un reticolo graduato applicato su un supporto in vetroceramica funge da elemento di misura. I sistemi di misura lineari si contraddistinguono per minimi passi di misura e massima accuratezza.

Facilità di montaggio

LIP 382 è particolarmente indicato per applicazioni di elevata precisione grazie ai periodi del segnale molto ridotti e alla risoluzione elevata. Nonostante l'elevata accuratezza le tolleranze di montaggio di LIP 382 sono straordinariamente ampie, rendendo il montaggio particolarmente semplice e pratico.
