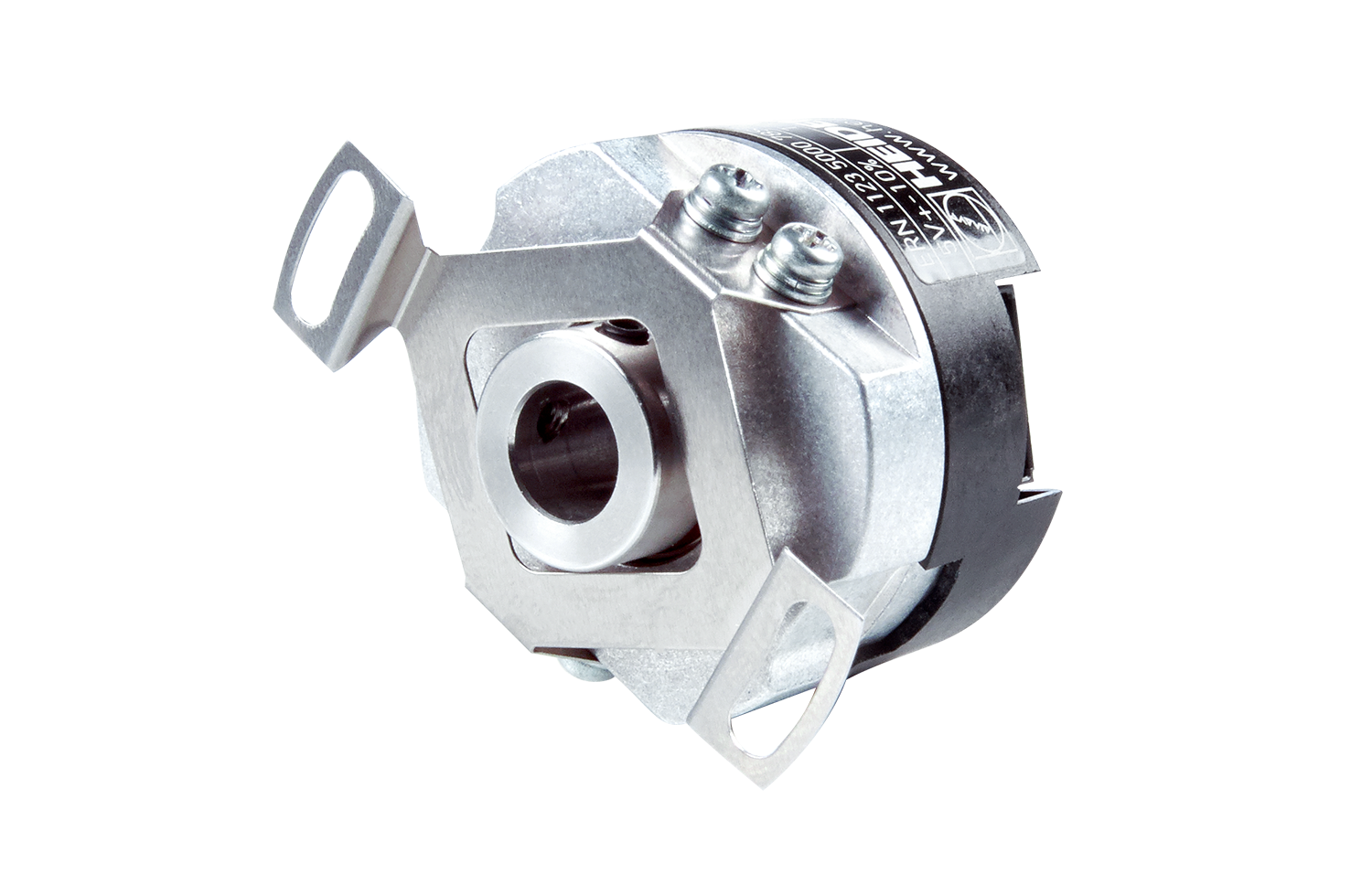

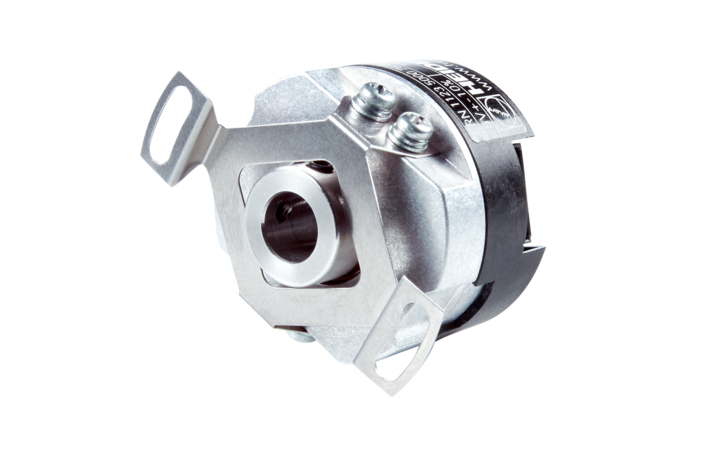

ERN 1123

Trasduttore rotativo incrementale con cuscinetto proprio

  • Tolleranza assiale fino a ±0,15 mm
  • Albero cavo passante
  • Accuratezza di posizionamento fino a ±130"
  • Fino a 8.192 periodi del segnale al giro
  • Temperatura di lavoro max 90 °C
  • Interfaccia: TTL
  • Diametro carcassa ≈ 35 mm

Accoppiamento diretto dell'albero

L'albero cavo permette di accoppiare l'encoder all'albero di trasmissione. Non è necessario un accoppiamento aggiuntivo lato rotore. Grazie all'elevata rigidità si raggiungono larghezze di banda più ampie nel control loop, riducendo le imprecisioni e semplificando notevolmente il montaggio.

Segnali di commutazione

Oltre ai segnali TTL, i trasduttori rotativi di questa serie trasmettono anche i segnali di commutazione U, V, W per il controllo diretto della commutazione del motore, per essere impiegati direttamente con le elettroniche successive più diffuse per la regolazione del motore.

Accoppiamento flessibile

Il giunto lato statore compensa il gioco tra motore e trasduttore rotativo correggendo così con efficacia le imprecisioni. Possono essere compensati in maniera affidabile persino l'inclinazione e il gioco assiale. Il giunto lato statore rende inoltre il montaggio ancora più semplice sulla superficie piana.

Esecuzione compatta

I trasduttori rotativi di questa serie con un diametro esterno di soli 35 mm offrono elevata affidabilità e robustezza in un design compatto. Grazie alle dimensioni ridotte, i trasduttori rotativi di questa serie sono indicati anche per montaggio in spazi molto ristretti.
