Encoder assoluto senza cuscinetto KCI/KBI 1100 HEIDENHAIN

Trasduttore rotativo assoluto senza cuscinetto

Elevata tolleranza assiale fino a ±0,5 mm
Albero cavo passante Ø 12 mm
Robusto sistema di scansione induttivo
Accuratezza di posizionamento fino a ±60"
524.288 posizioni/giro
Funzione multigiro fino a 65.536 giri
Temperatura di lavoro max 115 °C
Interfaccia: EnDat
Diametro carcassa ≈ 40 mm

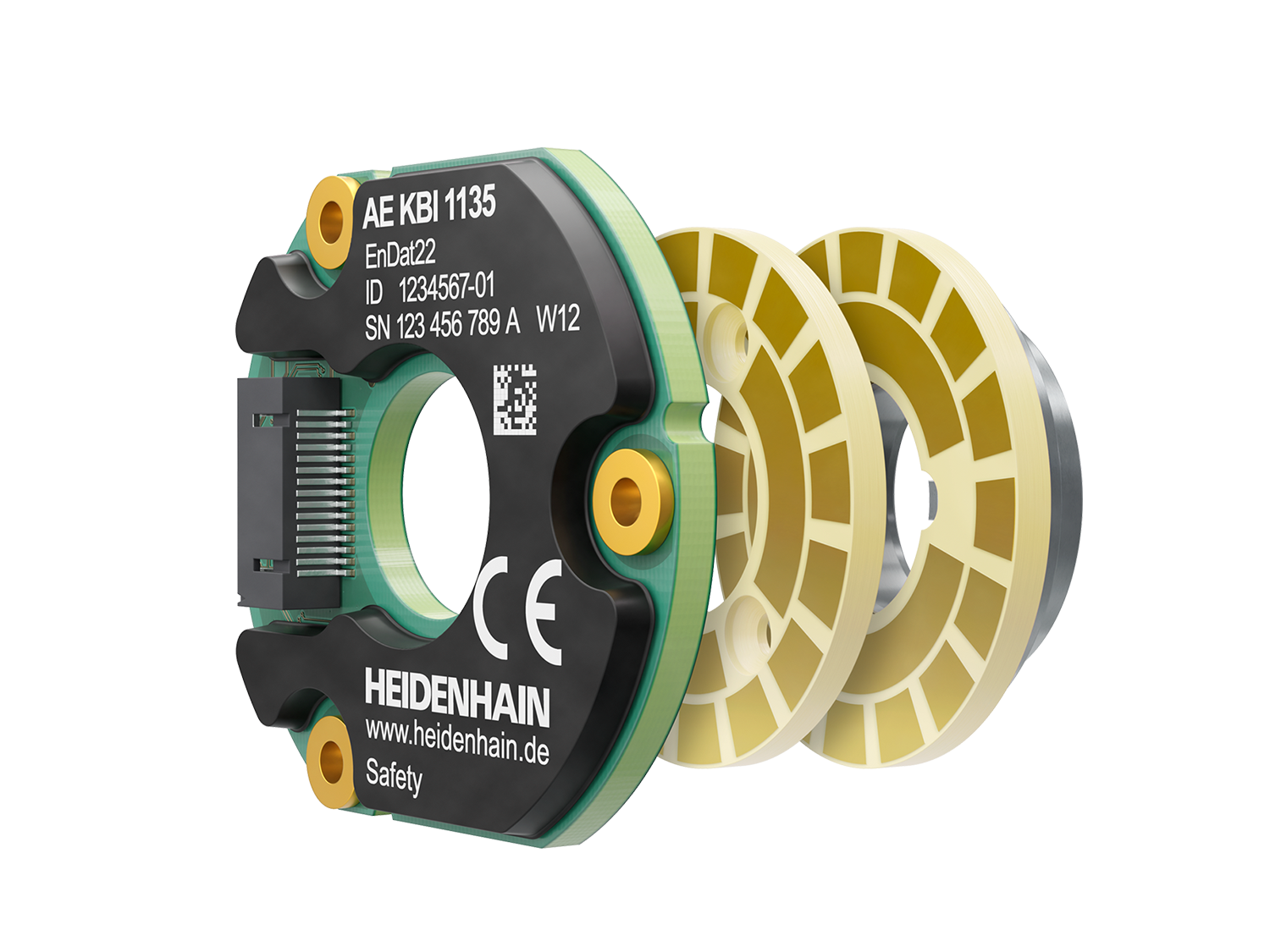

[Translate to Italian:] Absoluter Drehgeber der Baureihe KCI/KBI 1100 mit hoher Zuverlässigkeit

Costruzione robusta

L'unità rotore è fissata a vite o montata a pressione permettendo un accoppiamento diretto. La costruzione rigida consente elevata resistenza alle vibrazioni fino a 400 m/s² sullo statore e 600 m/s² sul rotore. La robusta scansione induttiva è inoltre particolarmente insensibile a contaminazione e campi magnetici.

Functional Safety

I trasduttori rotativi di questa serie sono disponibili anche con Functional Safety e accoppiamento meccanico sicuro. La soluzione integrata nel sistema per applicazioni fino a SIL 3 consente di minimizzare i malfunzionamenti e garantisce l'operatività sicura di macchine e impianti.

Ampio campo di applicazione

Questa serie offre i trasduttori rotativi giusti per un'ampia varietà di applicazioni, inclusa la versione multigiro con contagiri a batteria fino a 65.536 giri oppure la versione con sensori di temperatura esterni.

Esecuzione compatta

I trasduttori rotativi di questa serie offrono elevata affidabilità e robustezza in un design compatto. Grazie all'altezza ridotta, sono indicati anche per montaggio in spazi ristretti.

Per trovare il contatto più vicino

Download

Catalogo – Cavi e connettori

Catalogo – Sistemi di misura per motori elettrici

Versioni prodotto

La serie KCI/KBI 1100 è composta da una testina di scansione e un disco graduato. Potete richiedere una consulenza contattando il nostro Ufficio commerciale via telefono o mail oppure compilando il nostro modulo di contatto. Cercate altre soluzioni per il vostro settore? Consultate le descrizioni dei vari settori .

Dischi graduati
