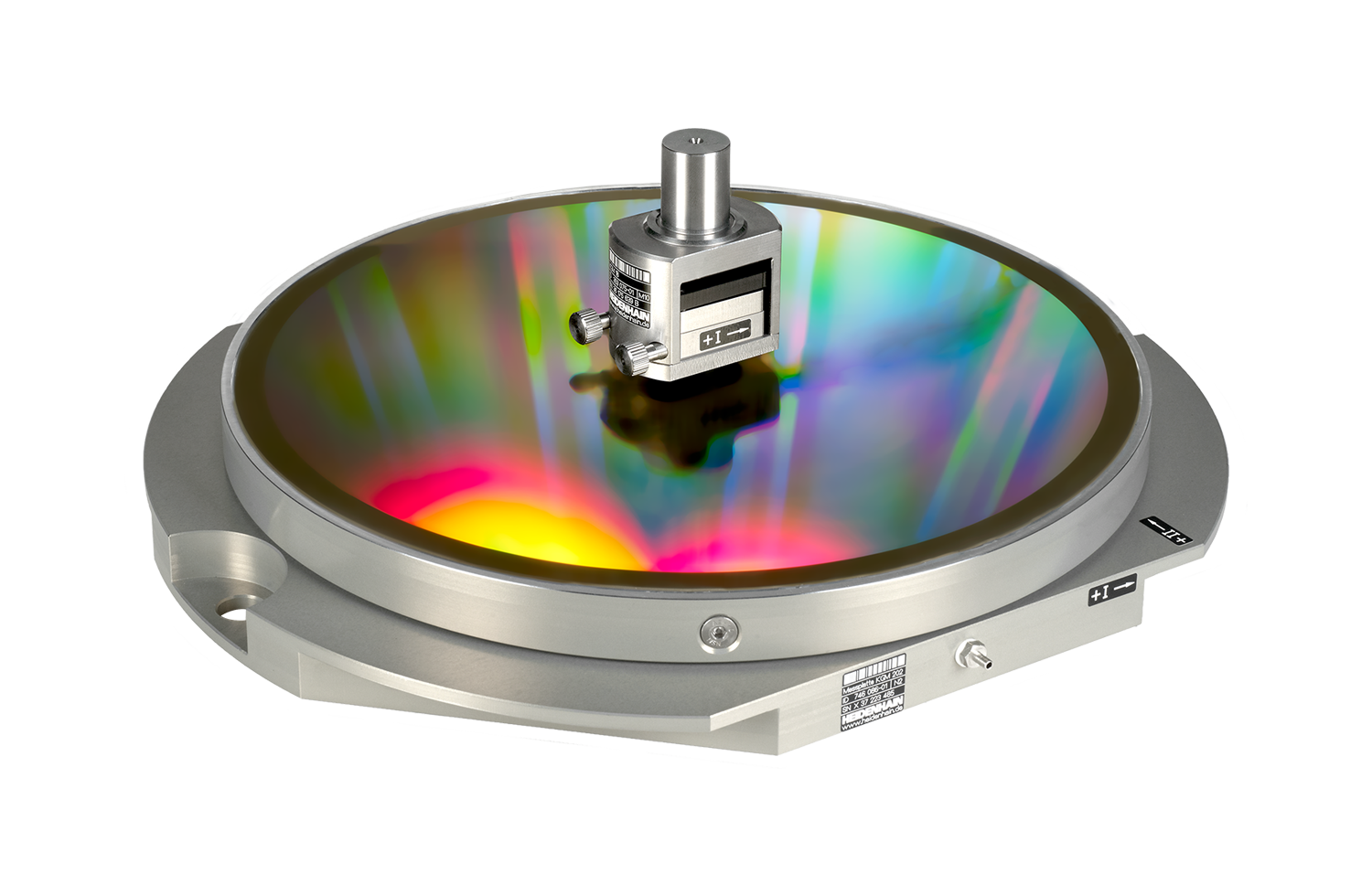

Sistemi di misura a griglia – Serie KGM 200

Sistemi di misura per il controllo statico e dinamico dell'accuratezza effettiva di posizionamento degli assi di macchine utensili CNC

  • Collaudo e controllo di macchine utensili
    (secondo ISO 230-2, ISO 230-3, ISO 230-4 e VDI/DGQ 3441)
  • Parametrizzazione e controllo dei pacchetti di funzioni TNC
    Dynamic Precision e Dynamic Efficiency
  • Metodo di verifica diretto del comportamento statico e dinamico
  • Scansione esente da usura e senza contatto
  • Misurazione di cerchi di qualsiasi diametro e forme libere nel piano di misura
  • Risultati ottimali con scheda di interfaccia EIB 741 e il software per PC ACCOM

Analisi del comportamento termico

Il calore da attrito in viti a ricircolo di sfere influenza l'accuratezza di posizionamento – in particolare durante la misurazione indiretta solo nell'azionamento. I test di posizionamento a norma ISO 230-3 consentono un'analisi del comportamento termico mediante ripetuto posizionamento su due punti all'interno dei limiti del campo di misura.

Accuratezza di posizionamento di assi

L'accuratezza e la ripetibilità di posizionamento di una macchina utensile può essere determinata raggiungendo posizioni predefinite. Allo stesso tempo è possibile misurare l'errore di posizionamento perpendicolarmente alla direzione dell'asse macchina considerato.

Prova di circolarità: determinare scostamenti

I dati determinati con la prova di circolarità consentono di delineare le cause degli errori. Prove con ampi raggi forniscono informazioni sulla geometria della macchina, e quelle con raggi ridotti sull'accuratezza di regolazione del controllo numerico con accelerazioni elevate degli assi (raggi: da 0,1 mm a 115 mm).

Prova di forma libera: rilevare imprecisioni

Nella prova di forma libera, i sistemi di misura della serie KGM 200 rilevano i profili di qualsiasi forma, effettivamente percorsi, di macchine utensili CNC nel piano di misura. Il software ACCOM consente di valutare successivamente il comportamento dinamico della macchina.
