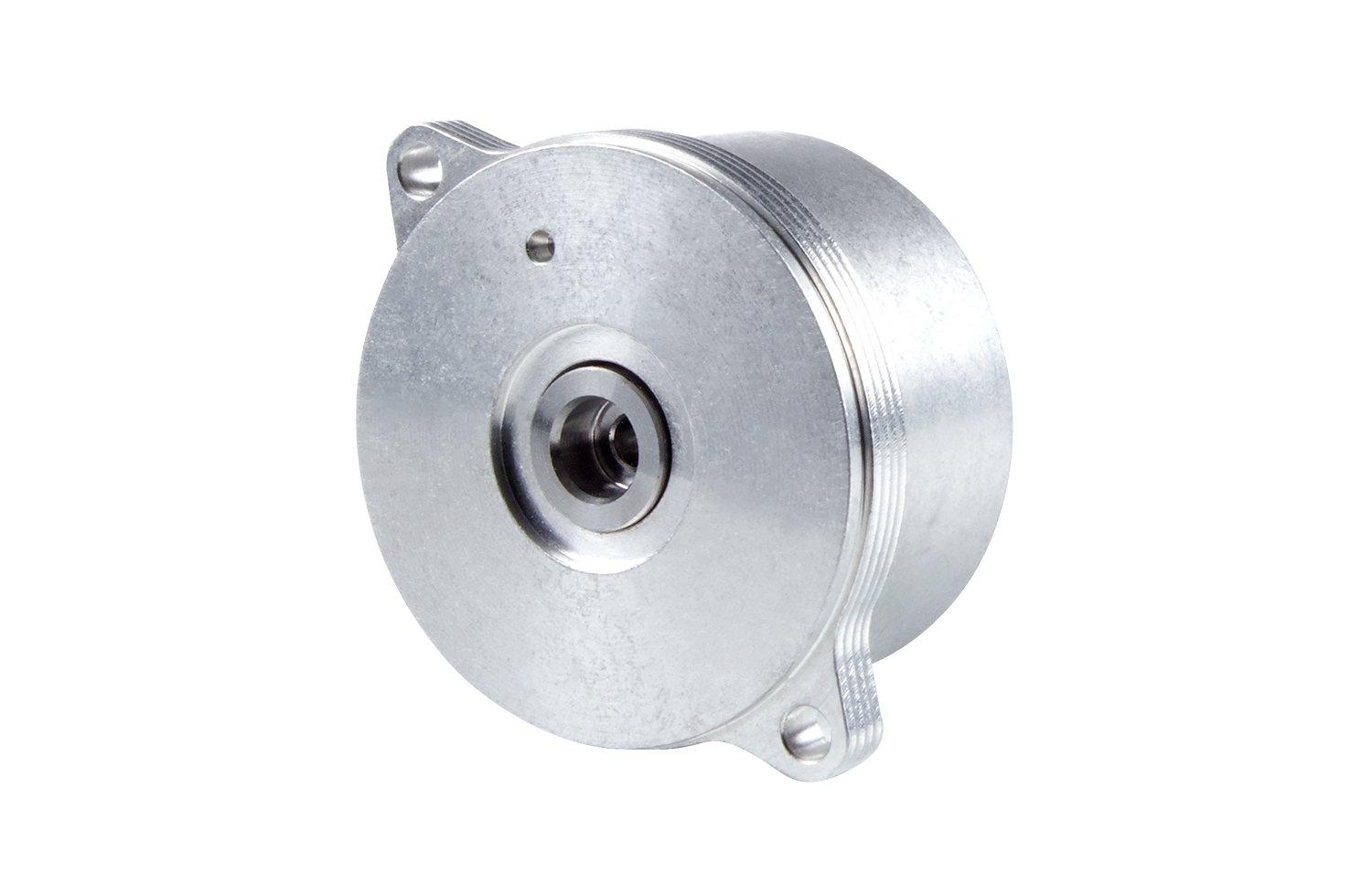

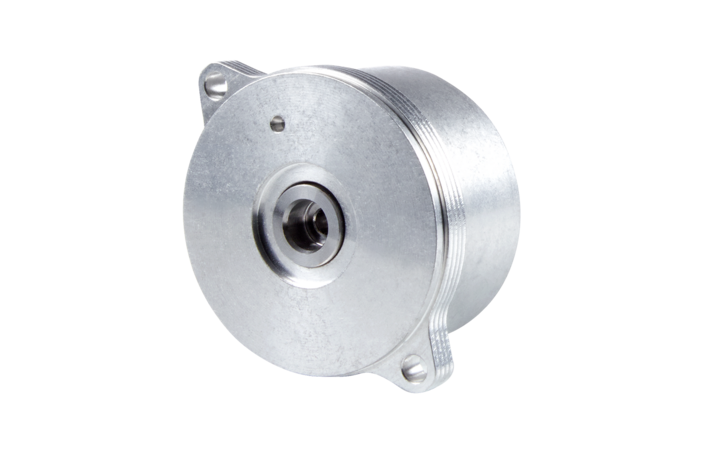

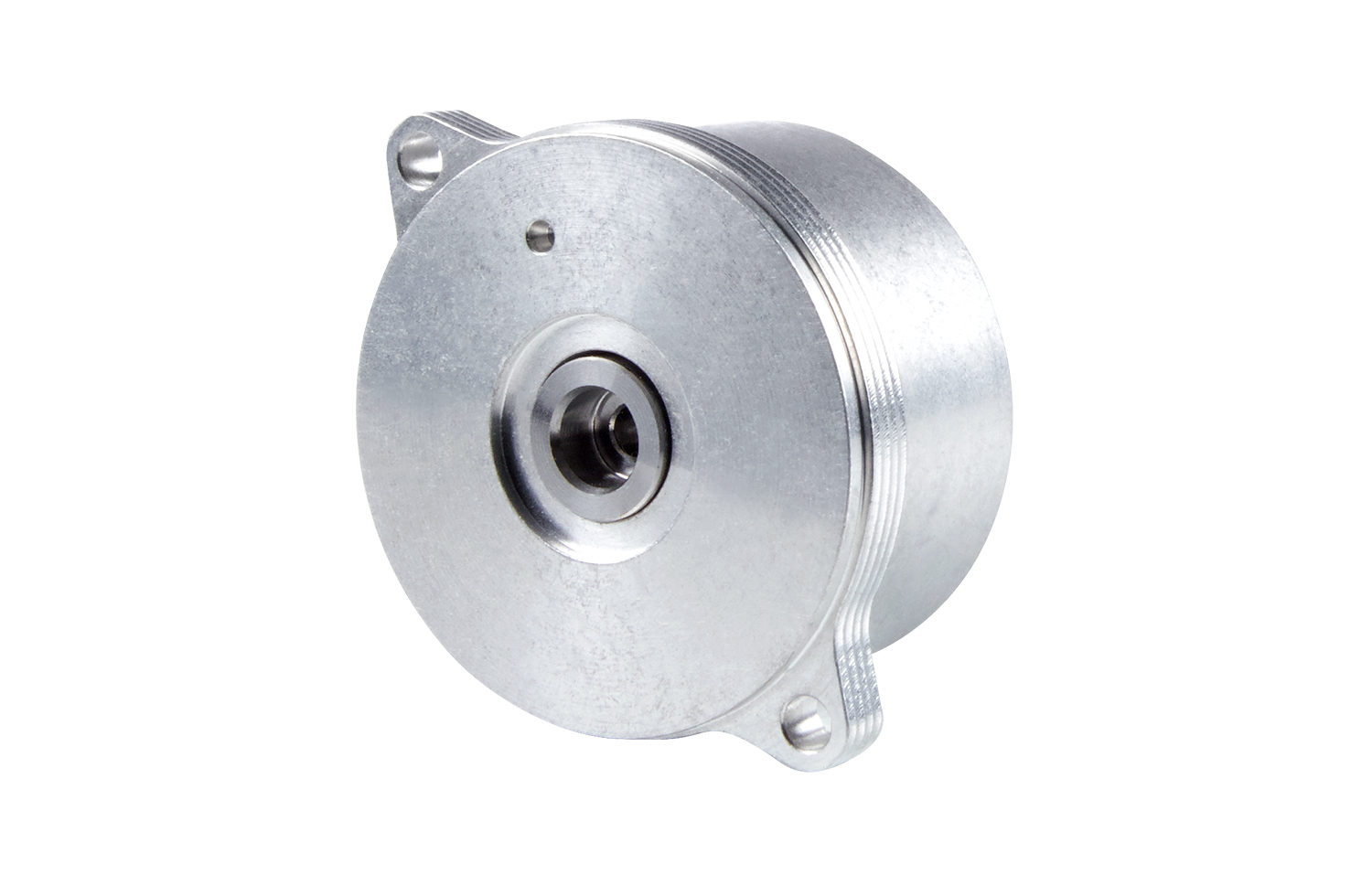

Serie ECI/EBI/EQI 1100

Trasduttore rotativo assoluto senza cuscinetto

  • Elevata tolleranza assiale fino a ±0,4 mm
  • Albero cavo cieco
  • Robusta scansione induttiva
  • Accuratezza di posizionamento fino a ±120"
  • 524.288 posizioni/giro
  • Multigiro fino a 65.536 giri
  • Temperatura di lavoro max 115 °C
  • Interfaccia: EnDat
  • Diametro carcassa ≈ 35 mm

Design robusto

L'albero cavo cieco permette di accoppiare l'encoder direttamente all'albero di trasmissione e quindi di ottenere una rigidità ottimale. Il principio di scansione induttivo è inoltre particolarmente insensibile alla contaminazione e alle vibrazioni fino a 400 m/s² su statore e 600 m/s² su rotore.

Ampio campo di applicazione

Questa serie offre i trasduttori rotativi giusti per un'ampia varietà di applicazioni, inclusa la versione multigiro fino a 4.096 giri, con contagiri a batteria fino a 65.536 giri oppure la versione con sensori di temperatura esterni.

Functional Safety

I trasduttori rotativi di questa serie sono disponibili anche con Functional Safety e accoppiamento meccanico sicuro. La soluzione integrata nel sistema per applicazioni fino a SIL 3 consente di minimizzare i malfunzionamenti e garantisce l'operatività sicura di macchine e impianti.

Esecuzione compatta

I trasduttori rotativi di questa serie con un diametro esterno ridotto offrono elevata affidabilità e robustezza in un design compatto. Grazie alla compatibilità con resolver di grandezza 15, questi trasduttori rotativi consentono inoltre l'impiego di alloggiamenti motore standardizzati e quindi versioni motore ridotte.
