Serie LIP 6000

Sistema di misura lineare incrementale di accuratezza molto elevata

  • Per assi lineari molto precisi fino a 3.040 mm di lunghezza
  • Passo di misura molto piccolo (<1 nm)
  • Elevata stabilità di velocità e posizione
  • Rilevamento di posizione grazie a finecorsa e traccia di homing
  • Design compatto per montaggio in spazi ridotti
  • Interfaccia: 1 VPP, TTL

Scansione ultraprecisa

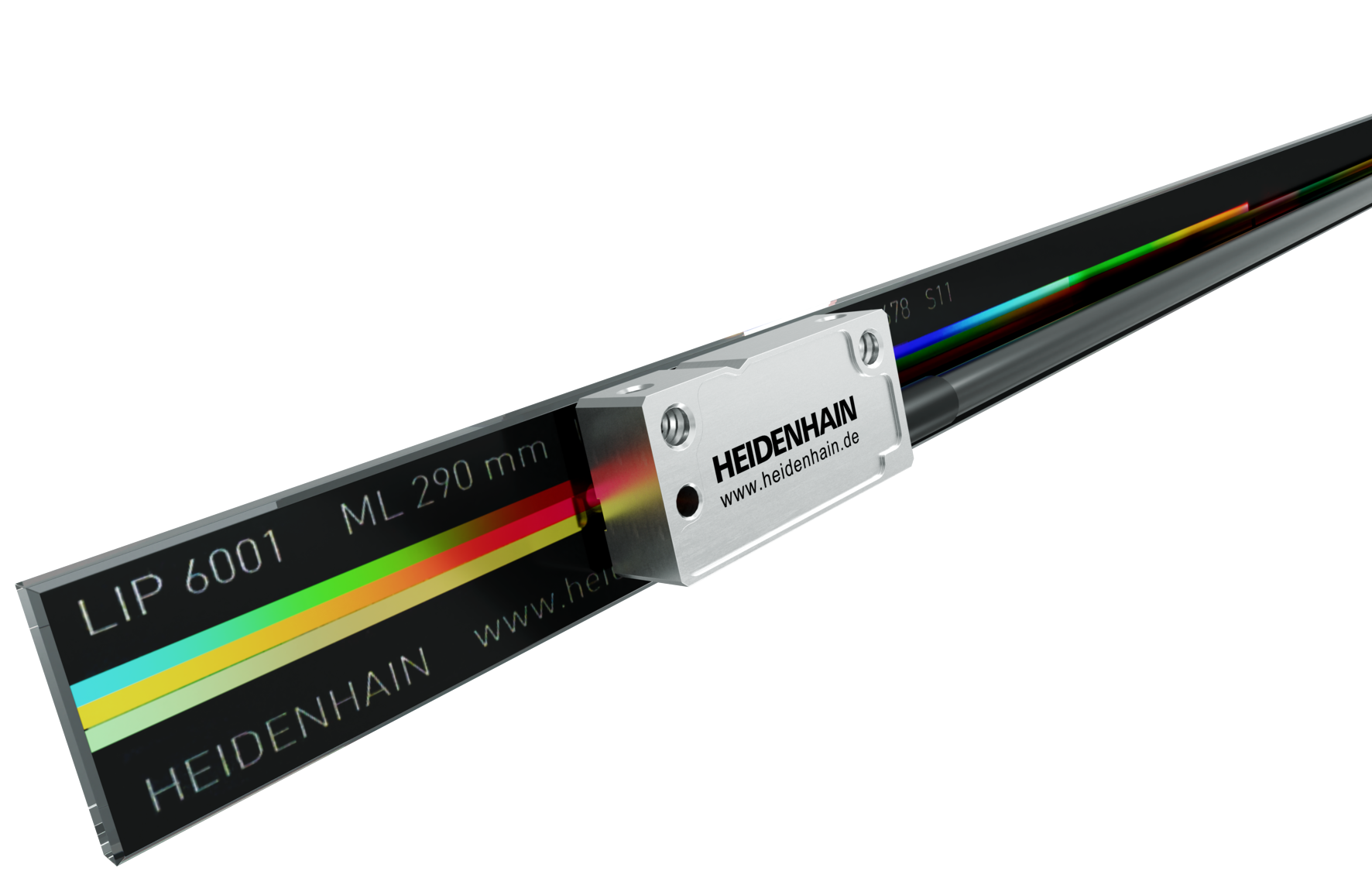

I sistemi di misura lineari aperti LIP funzionano secondo il principio di scansione interferenziale. Un reticolo graduato applicato su un supporto in vetroceramica funge da elemento di misura. I sistemi di misura lineari si contraddistinguono per minimi passi di misura e massima accuratezza.

Qualità costante del segnale

L'ASIC HSP 1.0 sviluppato da HEIDENHAIN assicura la qualità costantemente elevata dei segnali di scansione. Se l'ampiezza del segnale diminuisce, ASIC la corregge aumentando la corrente del LED. Si mantiene così la forma ideale del segnale in caso di contaminazione e il rumore di fondo rimane uniformemente ridotto.

Facilità di montaggio

Piccoli periodi del segnale richiedono di norma minime tolleranze di montaggio per la distanza tra testina di scansione ed elemento di supporto. I sistemi di misura lineari aperti HEIDENHAIN sono di installazione particolarmente agevole grazie alle ampie tolleranze che influiscono in misura limitata sulla qualità dei segnali in uscita.

Versatilità applicativa

L'alta densità di integrazione rende questi sistemi di misura molto compatti e leggeri e le numerose varianti di montaggio consentono l'impiego in una vasta gamma di applicazioni. A seconda delle esigenze, il supporto di misura può essere incollato o fissato con staffe. La testina di scansione è disponibile con uscita cavo a sinistra o a destra.

Azzeramento rapido

La funzione Homing integrata consente di identificare la posizione e quindi di eseguire un azzeramento più rapido del sistema, molto utile per assi con lunghi percorsi di traslazione. La funzione Limit integrata permette di rilevare con sicurezza i finecorsa senza interventi aggiuntivi.





Display funzionale integrato

Un LED multicolore nel connettore di LIP 6071 consente di verificare direttamente i segnali di scansione e di controllare il segnale degli indici di riferimento, per verificare rapidamente la funzionalità e valutare con affidabilità l'operatività – in qualsiasi momento e senza strumenti aggiuntivi.

LIP 6000 – Sistema di misura lineare incrementale di accuratezza molto elevata

Versioni prodotto

I sistemi di misura lineari aperti sono costituiti da un supporto di misura e una testina di scansione. Nelle liste sottostanti, selezionate i due componenti da abbinare. Potete richiedere una consulenza contattando il nostro Ufficio commerciale via telefono o mail oppure compilando il nostro modulo di contatto.

Supporto di misura

Testina di scansione
