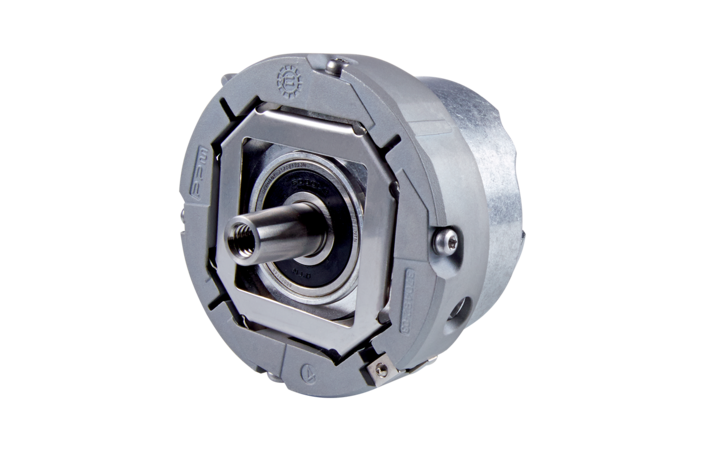

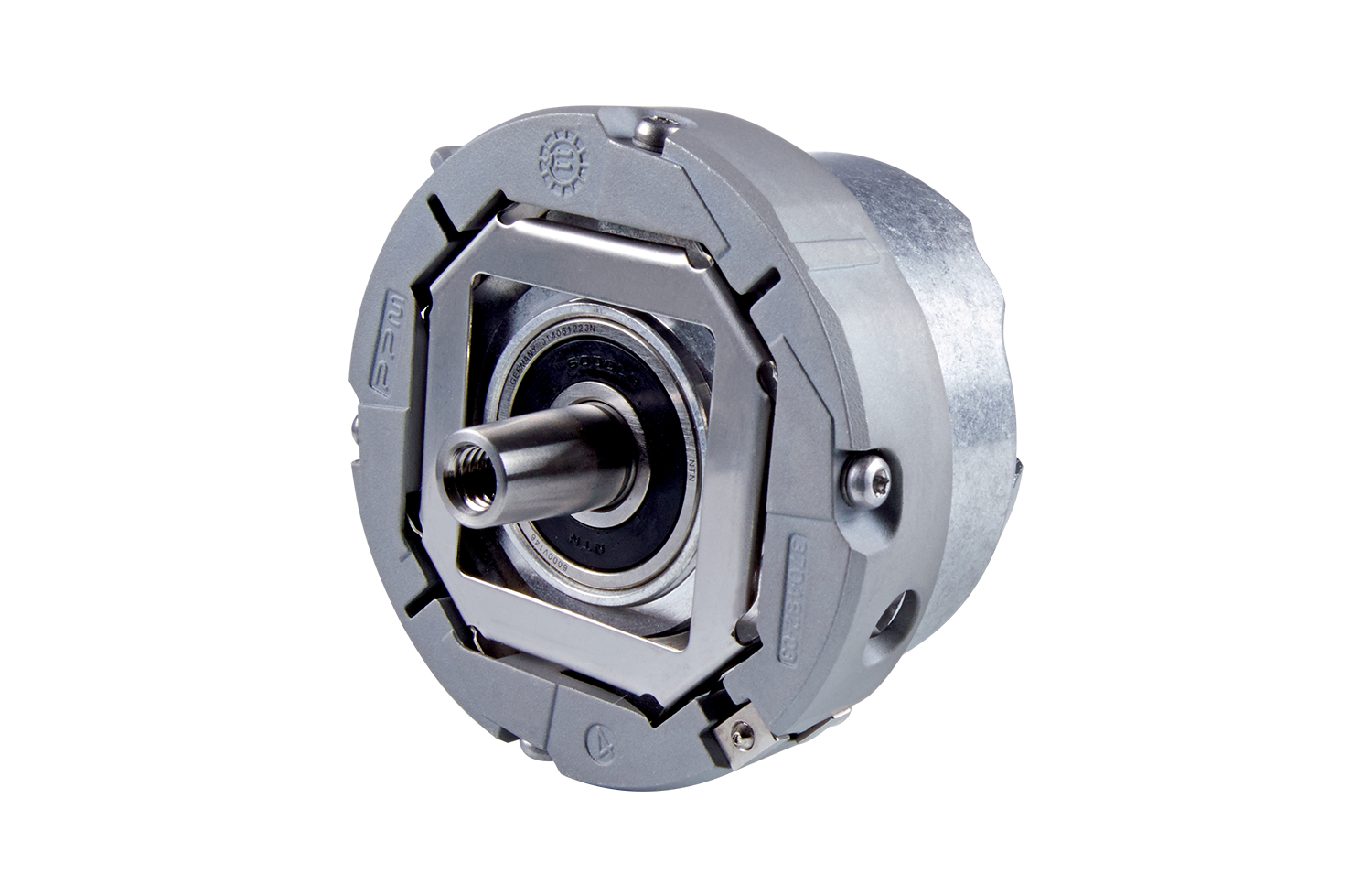

Serie ECN/EQN 1300

Trasduttore rotativo assoluto con cuscinetto proprio

  • Elevata tolleranza assiale fino a ±0,5 mm
  • Albero conico
  • Accuratezza di posizionamento molto elevata fino a ±20"
  • 33.554.432 posizioni/giro
  • Funzione multigiro fino a 4.096 giri
  • Temperatura di lavoro max 115 °C
  • Analisi di diversi sensori di temperatura esterni
  • Interfacce: EnDat e DRIVE-CLiQ
  • Diametro carcassa ≈ 56 mm

Functional Safety

I trasduttori rotativi di questa serie sono disponibili anche con Functional Safety e accoppiamento meccanico sicuro. La soluzione integrata nel sistema per applicazioni fino a SIL 2 consente di minimizzare i malfunzionamenti e garantisce l'operatività sicura di macchine e impianti.

Design robusto

L'albero conico permette di accoppiare l'encoder all'albero di trasmissione. Non è necessario un accoppiamento aggiuntivo lato rotore. Grazie all'elevata rigidità si raggiungono larghezze di banda più ampie nel control loop, riducendo le imprecisioni e semplificando notevolmente il montaggio.



Accoppiamento flessibile

Il giunto lato statore compensa il gioco tra motore e encoder correggendo con efficacia le imprecisioni. Possono essere compensati in maniera affidabile persino l'inclinazione e il gioco assiale. Il giunto lato statore, compatibile con la serie ECI/EBI/EQI 1300, rende il montaggio ancora più semplice.



Standard consolidato

I trasduttori rotativi di questa serie offrono elevata affidabilità e tecnologia all'avanguardia in un design particolarmente robusto. Da decenni un gran numero di trasduttori rotativi si impone con successo nelle applicazioni industriali di tutto il mondo.
