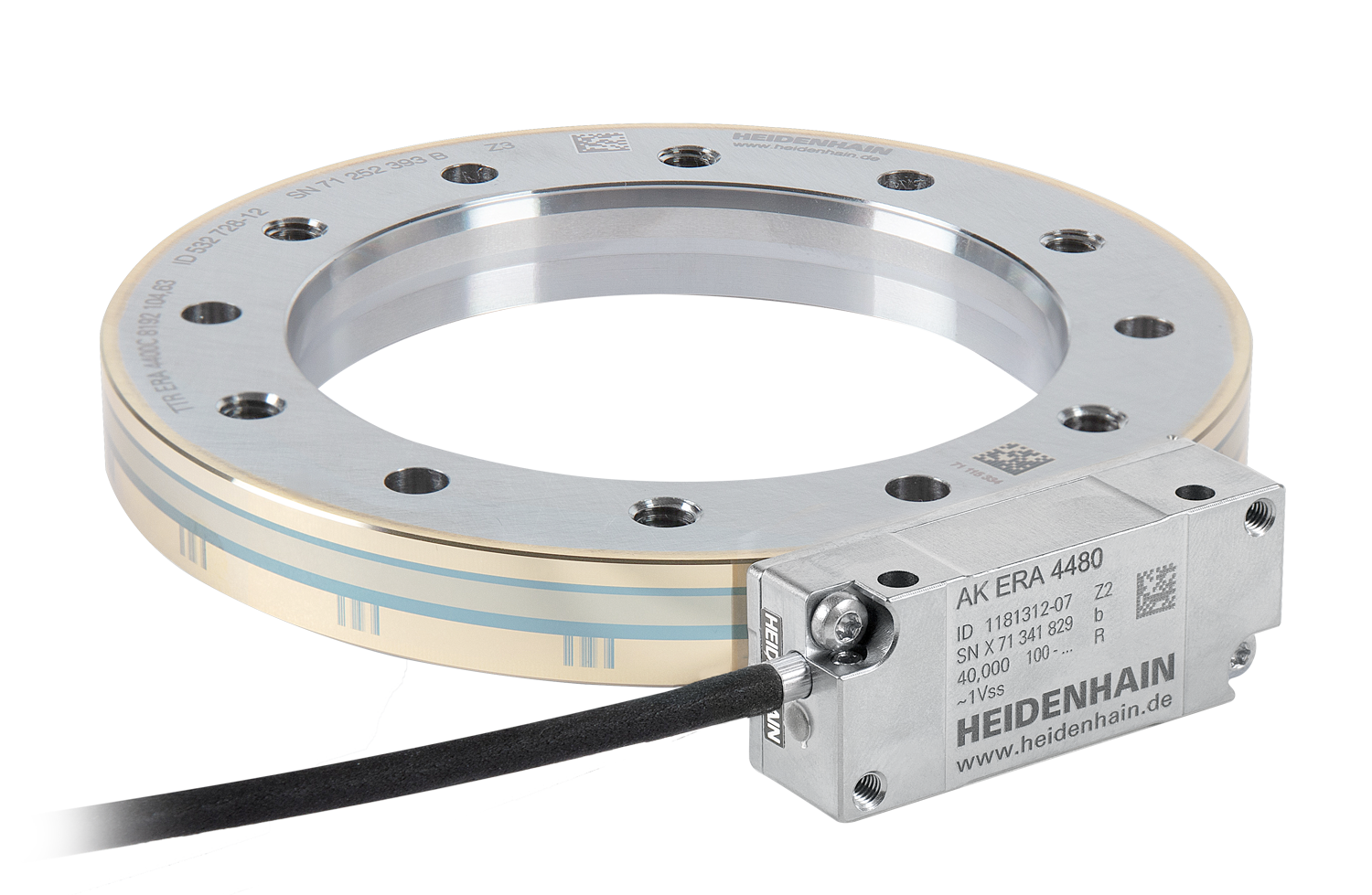

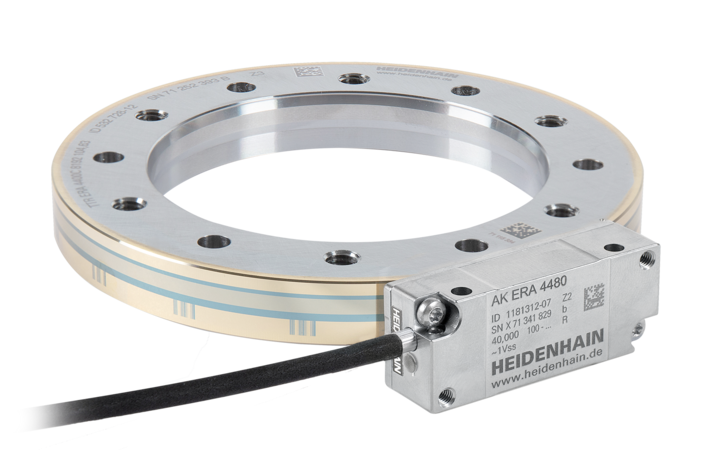

Serie ERA 4000

Sistemi di misura angolari ottici incrementali con scansione ottimizzata

  • Accuratezza e risoluzione molto elevate
  • Tamburi graduati in acciaio con centraggio a tre punti o collare di centraggio
  • Accuratezza della graduazione: da ±1,7" a ±5"
  • Periodi del segnale: da 3.000 a 52.000
  • Diametro: da 76 mm a 560 mm
  • Interfaccia: 1 VPP

Scansione affidabile

I sistemi di misura angolari della serie ERA 4000 offrono massima affidabilità di scansione grazie agli ampi settori e alla speciale elaborazione del segnale. Combinati con una robusta graduazione ed elevate tolleranze di montaggio e funzionamento formano un sistema globale affidabile.

Universalità

L'ampia gamma di diametri e geometrie dei tamburi, le varie accuratezze delle graduazioni e le molteplici interfacce consentono un impiego universale: assi rotativi di elevata precisione su macchine utensili, mandrini a rotazione veloce e applicazioni molto accurate nel settore della metrologia e dell'industria elettronica.

Design funzionale

Versioni prodotto

I sistemi di misura angolari modulari sono composti da un tamburo graduato e una testina di scansione. Nelle liste sottostanti, selezionate i due componenti da abbinare. Potete richiedere una consulenza contattando il nostro Ufficio commerciale via telefono o mail oppure compilando il nostro modulo di contatto.

Tamburo graduato
Testina di scansione
