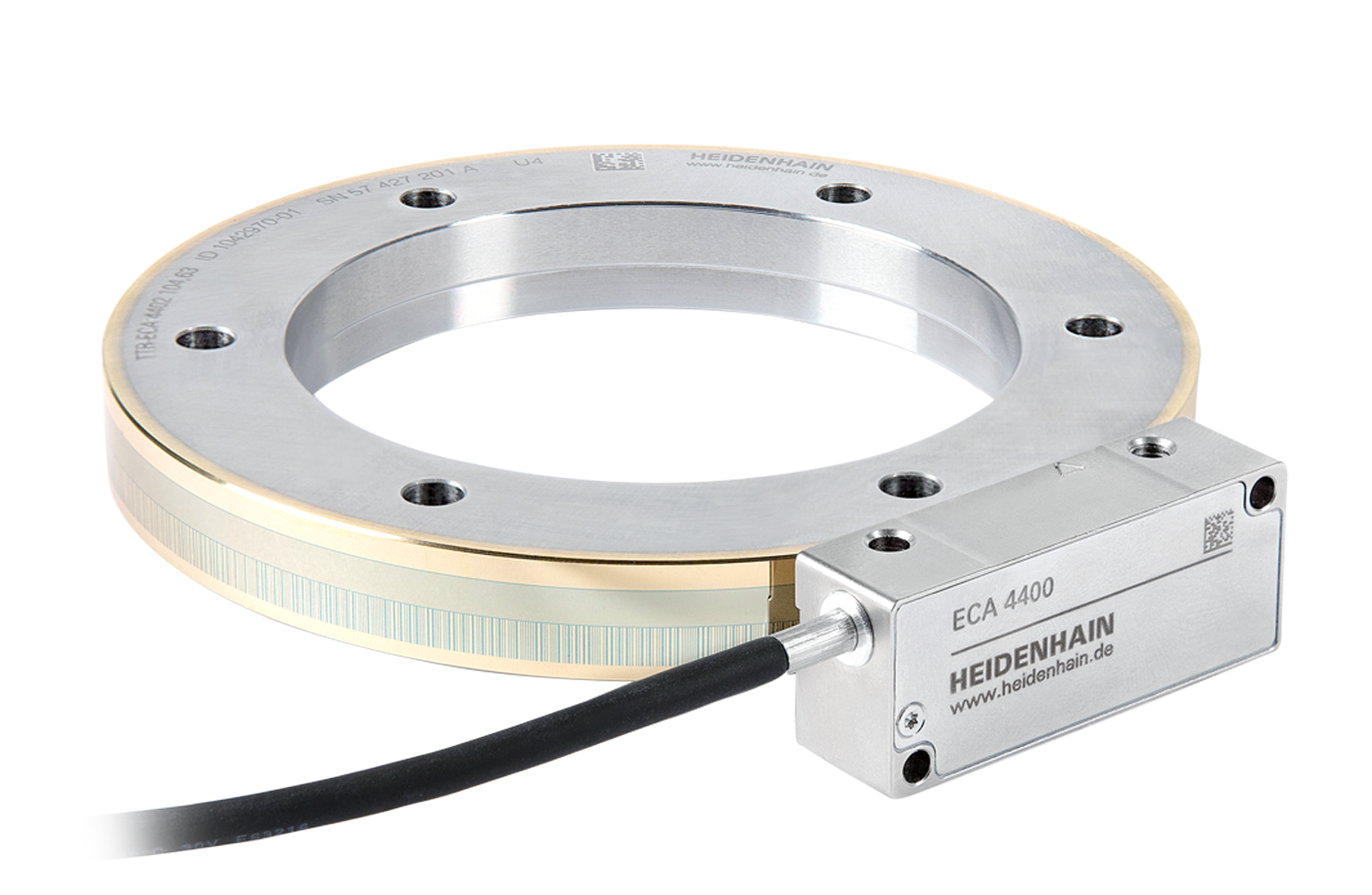

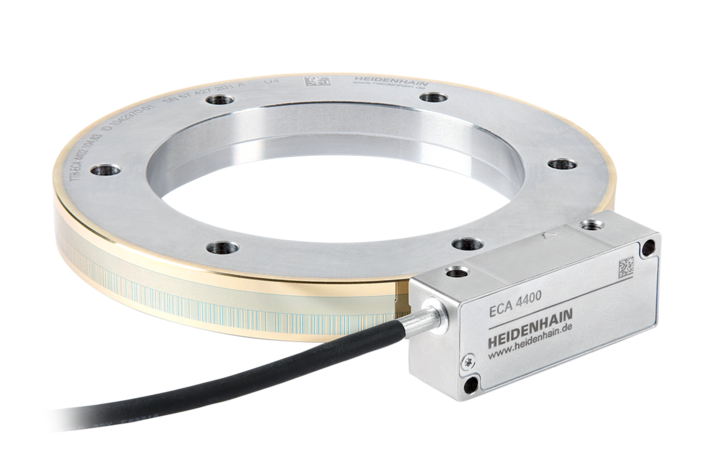

Serie ECA 4000

Sistemi di misura angolari ottici assoluti per requisiti di accuratezza molto severi

  • Accuratezza e risoluzione molto elevate
  • Tamburi graduati in acciaio con centraggio a tre punti o collare di centraggio
  • Accuratezza della graduazione: da ±1,5" a ±3"
  • Numero di divisioni: da 8.195 a 44.000
  • Periodo del segnale: 40 µm
  • Diametro: da 104 mm a 560 mm
  • Interfacce: EnDat 2.2, Fanuc, Mitsubishi, Panasonic

Scansione affidabile

I sistemi di misura angolari della serie ECA 4000 offrono massima affidabilità di scansione grazie agli ampi settori e alla speciale elaborazione del segnale. Combinati con una robusta graduazione ed elevate tolleranze di montaggio e funzionamento formano un sistema globale affidabile.

Universalità

L'ampia gamma di diametri e geometrie dei tamburi, le varie accuratezze delle graduazioni e le molteplici interfacce consentono un impiego universale: assi rotativi di elevata precisione su macchine utensili, mandrini a rotazione veloce e applicazioni molto accurate nel settore della metrologia e dell'industria elettronica.

Design funzionale

Versioni prodotto

I sistemi di misura angolari modulari sono composti da un tamburo graduato e una testina di scansione. Nelle liste sottostanti, selezionate i due componenti da abbinare. Potete richiedere una consulenza contattando il nostro Ufficio commerciale via telefono o mail oppure compilando il nostro modulo di contatto.

Tamburo graduato
Testina di scansione
