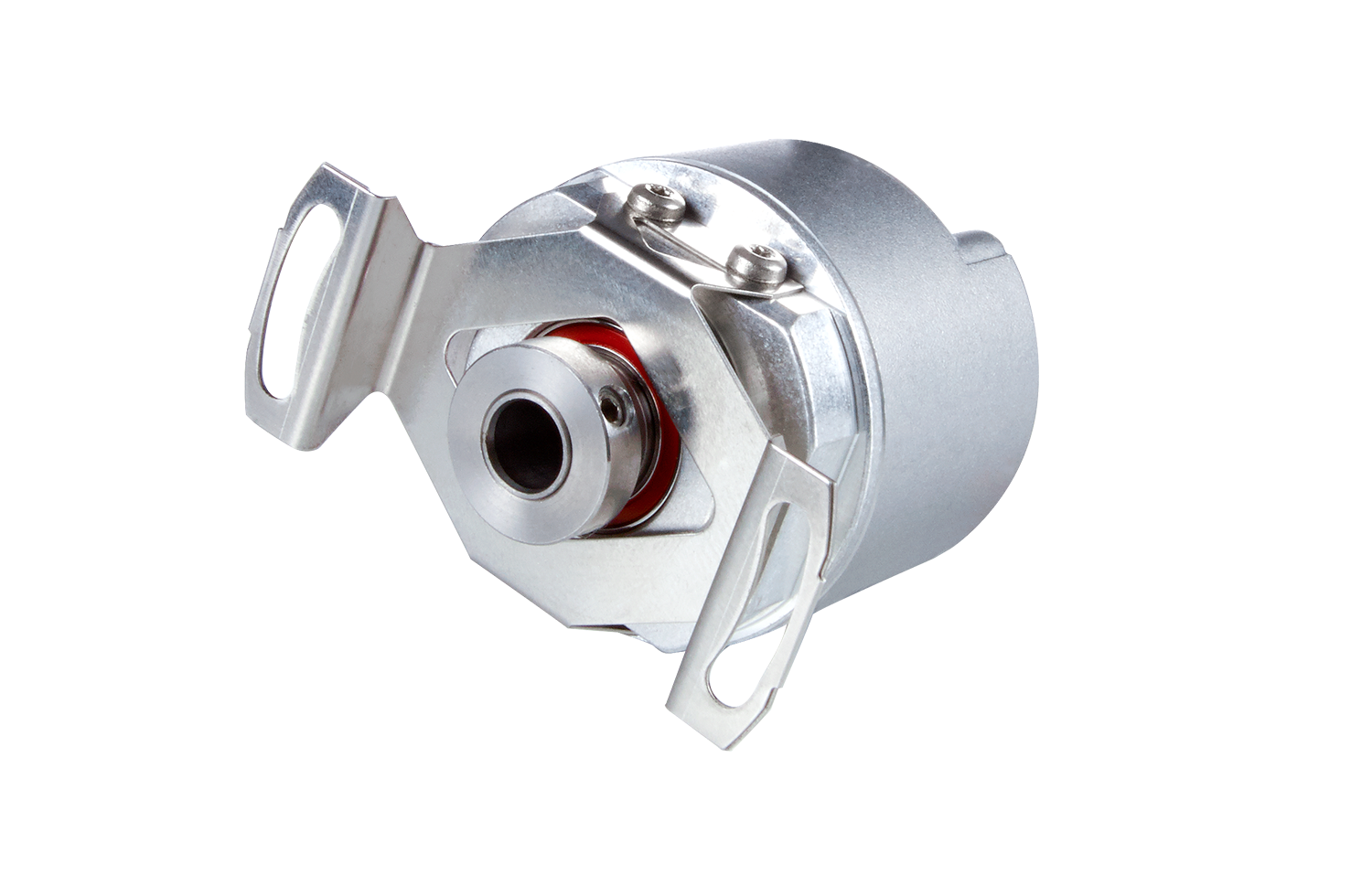

Serie ECN 1000 ed EQN 1000

Trasduttore rotativo assoluto con cuscinetto proprio

  • Elevata tolleranza assiale fino a ±0,5 mm
  • Albero cavo cieco Ø 6 mm
  • Accuratezza di posizionamento fino a ±60"
  • 8.388.608 posizioni/giro
  • Funzione multigiro fino a 4.096 giri
  • Temperatura di lavoro max 100 °C
  • Interfacce: EnDat
  • Diametro carcassa ≈ 35 mm

Accoppiamento diretto dell'albero

L'albero cavo permette di accoppiare l'encoder all'albero di trasmissione. Non è necessario un accoppiamento aggiuntivo lato rotore. Grazie all'elevata rigidità si raggiungono larghezze di banda più ampie nel control loop, riducendo le imprecisioni e semplificando notevolmente il montaggio.

Posizionamento preciso

I trasduttori rotativi con cuscinetto proprio e giunto lato statore garantiscono un'accuratezza costantemente elevata. I componenti perfettamente abbinati consentono di ottenere accuratezze di sistema fino a ±60 secondi d'arco.

Accoppiamento flessibile

Il giunto lato statore compensa il gioco tra motore e trasduttore rotativo correggendo così con efficacia le imprecisioni. Possono essere compensati in maniera affidabile persino l'inclinazione e il gioco assiale fino a ±0,5 mm. Il giunto lato statore rende inoltre il montaggio ancora più semplice sulla superficie piana.

Esecuzione compatta

I trasduttori rotativi di questa serie con un diametro esterno di soli 35 mm offrono elevata affidabilità e robustezza in un design compatto. Grazie alle dimensioni ridotte, questi trasduttori rotativi sono la soluzione ottimale anche per montaggio in spazi molto ristretti.
