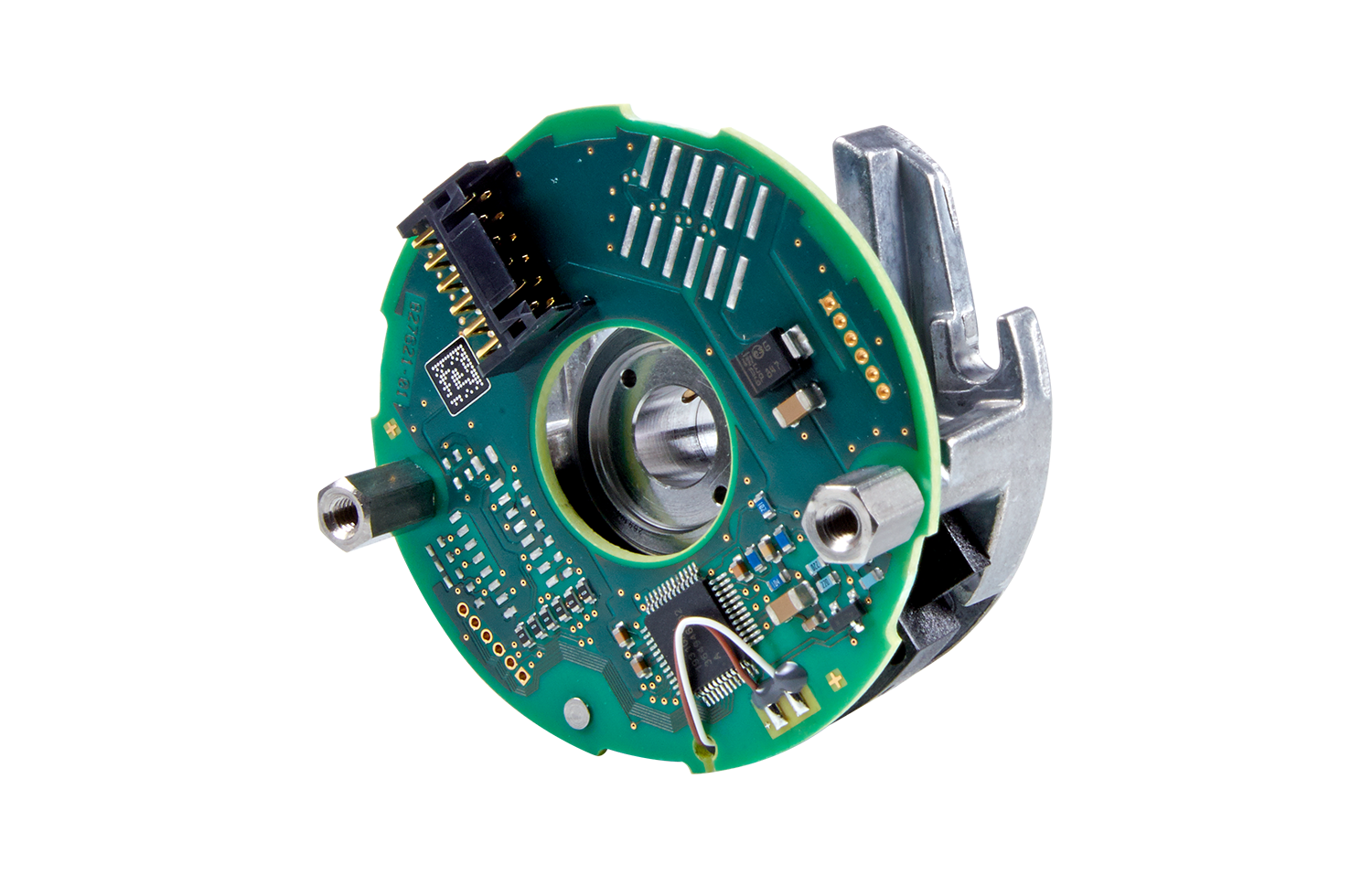

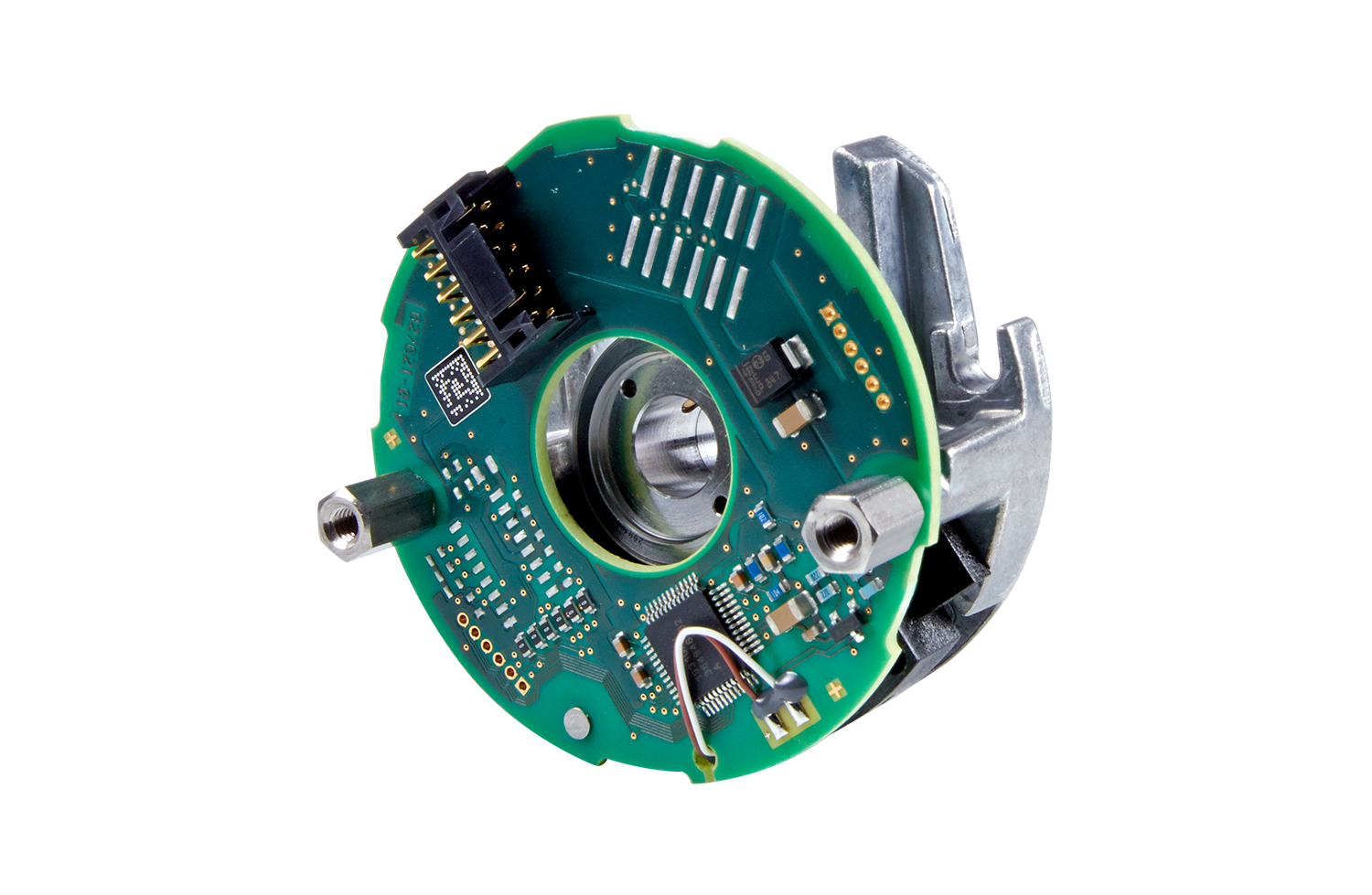

Serie ERO 1200

Trasduttore rotativo incrementale senza cuscinetto

  • Tolleranza assiale fino a ±0,2 mm
  • Albero cavo passante
  • Composto da testina di scansione e disco graduato
  • Accuratezza di posizionamento fino a ±60"
  • Temperatura di lavoro max 100 °C
  • Interfacce: 1 VPP e TTL
  • Diametro carcassa ≈ 52 mm

Design robusto

L'albero cavo permette di accoppiare l'encoder all'albero di trasmissione. Non è necessario un accoppiamento aggiuntivo lato rotore. Grazie all'elevata rigidità si raggiungono larghezze di banda più ampie nel control loop, riducendo le imprecisioni e semplificando notevolmente il montaggio.

Costruzione modulare

I trasduttori rotativi di questa serie sono composti da una testina di scansione e un disco graduato con albero. I trasduttori rotativi funzionano in assenza di attrito e quindi senza coppia di spunto supplementare. Fattore decisivo per l'accuratezza di posizionamento è il numero di divisione scelto del disco graduato.



Elevato numero di giri

La struttura modulare senza cuscinetto consente un'elevata velocità meccanica di rotazione fino a 25.000 min-1. La rotazione ammessa in funzione del circuito elettrico risulta dalla frequenza in uscita massima e dal numero di divisioni scelto del disco graduato.

Esecuzione compatta

I trasduttori rotativi di questa serie con un diametro esterno di soli 52 mm offrono elevata affidabilità e robustezza in un design compatto. Grazie alle dimensioni ridotte e alla scansione in assenza di contatto, i trasduttori rotativi di questa serie sono molto versatili.

Contatti – Commerciale

Ufficio Commerciale

+39 02 27075-1

info@heidenhain.it
Per trovare il contatto più vicino

Versioni prodotto

La serie ERO 1200 è composta da una testina di scansione e un disco graduato. Nelle liste sottostanti, selezionate i due componenti da abbinare. Potete richiedere una consulenza contattando il nostro Ufficio commerciale via telefono o mail oppure compilando il nostro modulo di contatto.

Testina di scansione

Disco graduato
