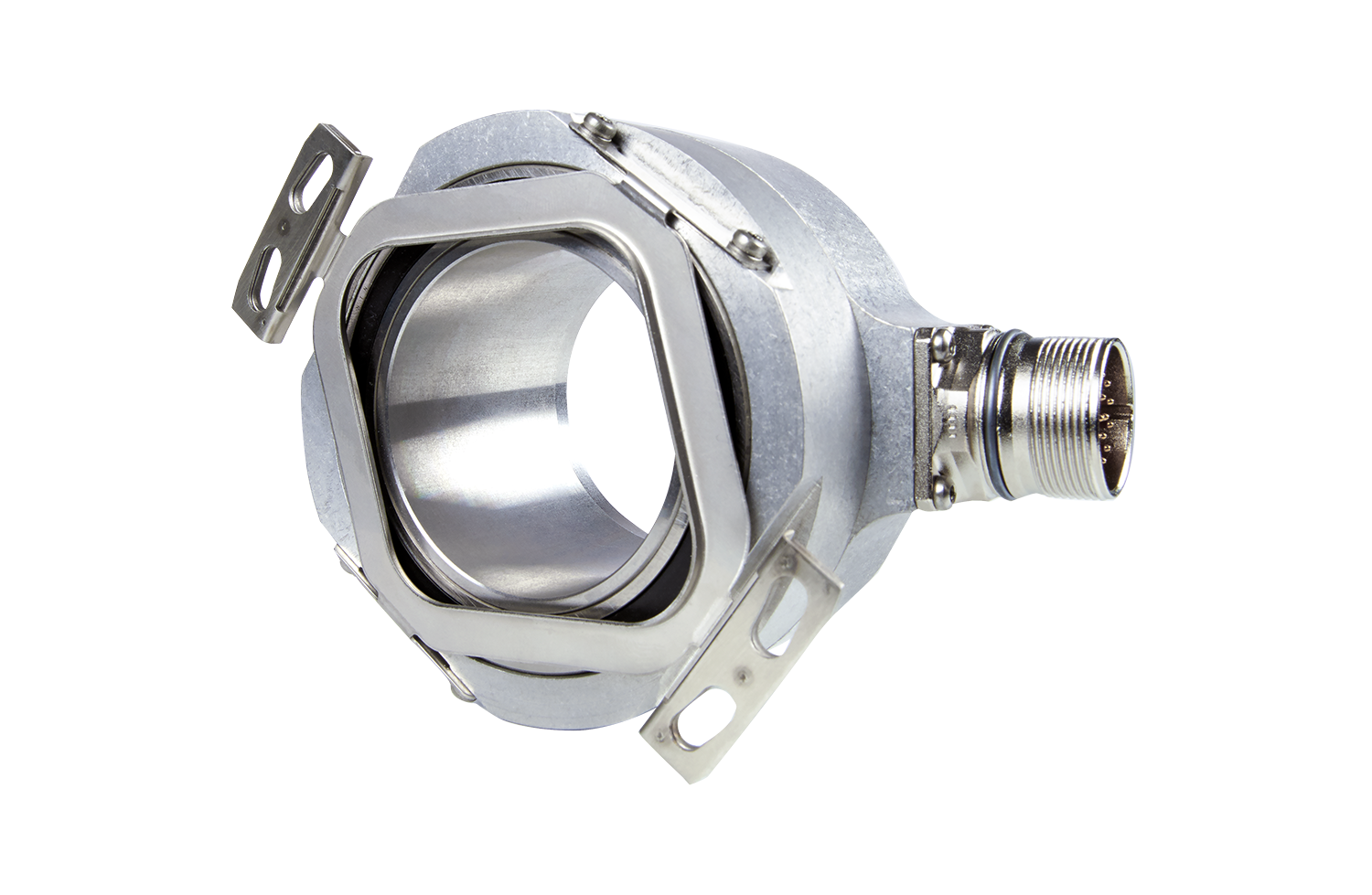

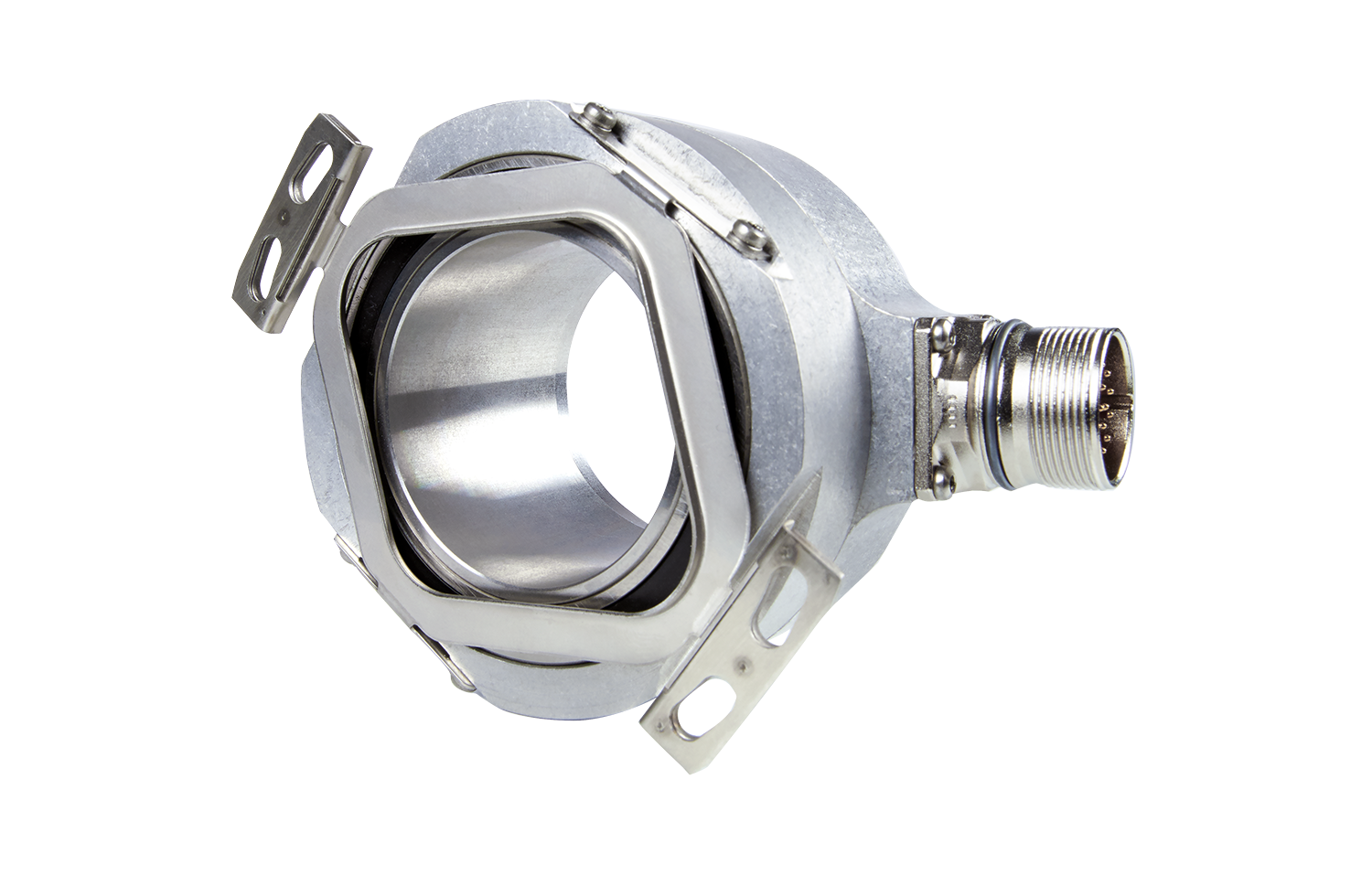

Serie ECN 100

Trasduttore rotativo assoluto con cuscinetto proprio

  • Tolleranza assiale molto elevata fino a ±1,5 mm
  • Alberi cavi passanti fino a Ø 50 mm
  • Accuratezza di posizionamento molto elevata fino a ±20"
  • 33.554.432 posizioni/giro
  • Temperatura di lavoro max 100 °C
  • Interfaccia: EnDat
  • Diametro carcassa ≈ 87 mm

Accoppiamento diretto dell'albero

L'albero cavo permette di accoppiare l'encoder all'albero di trasmissione. Non è necessario un accoppiamento aggiuntivo lato rotore. Grazie all'elevata rigidità si raggiungono larghezze di banda più ampie nel control loop, riducendo le imprecisioni e semplificando notevolmente il montaggio.

Accoppiamento flessibile

Il giunto lato statore compensa il gioco tra motore e trasduttore rotativo correggendo così con efficacia le imprecisioni. Possono essere compensati in maniera affidabile persino l'inclinazione e il gioco assiale fino a ±1,5 mm. Il giunto lato statore rende inoltre il montaggio ancora più semplice sulla superficie piana.

Posizionamento preciso

I trasduttori rotativi con cuscinetto proprio e giunto lato statore garantiscono un'accuratezza costantemente elevata. I componenti perfettamente abbinati consentono di ottenere accuratezze di sistema fino a ±20 secondi d'arco.

Standard consolidato

I trasduttori rotativi di questa serie offrono elevata affidabilità e tecnologia all'avanguardia in un design particolarmente robusto. Da decenni un gran numero di trasduttori rotativi si impone con successo negli ascensori e nelle macchine utensili e da stampa di tutto il mondo.
