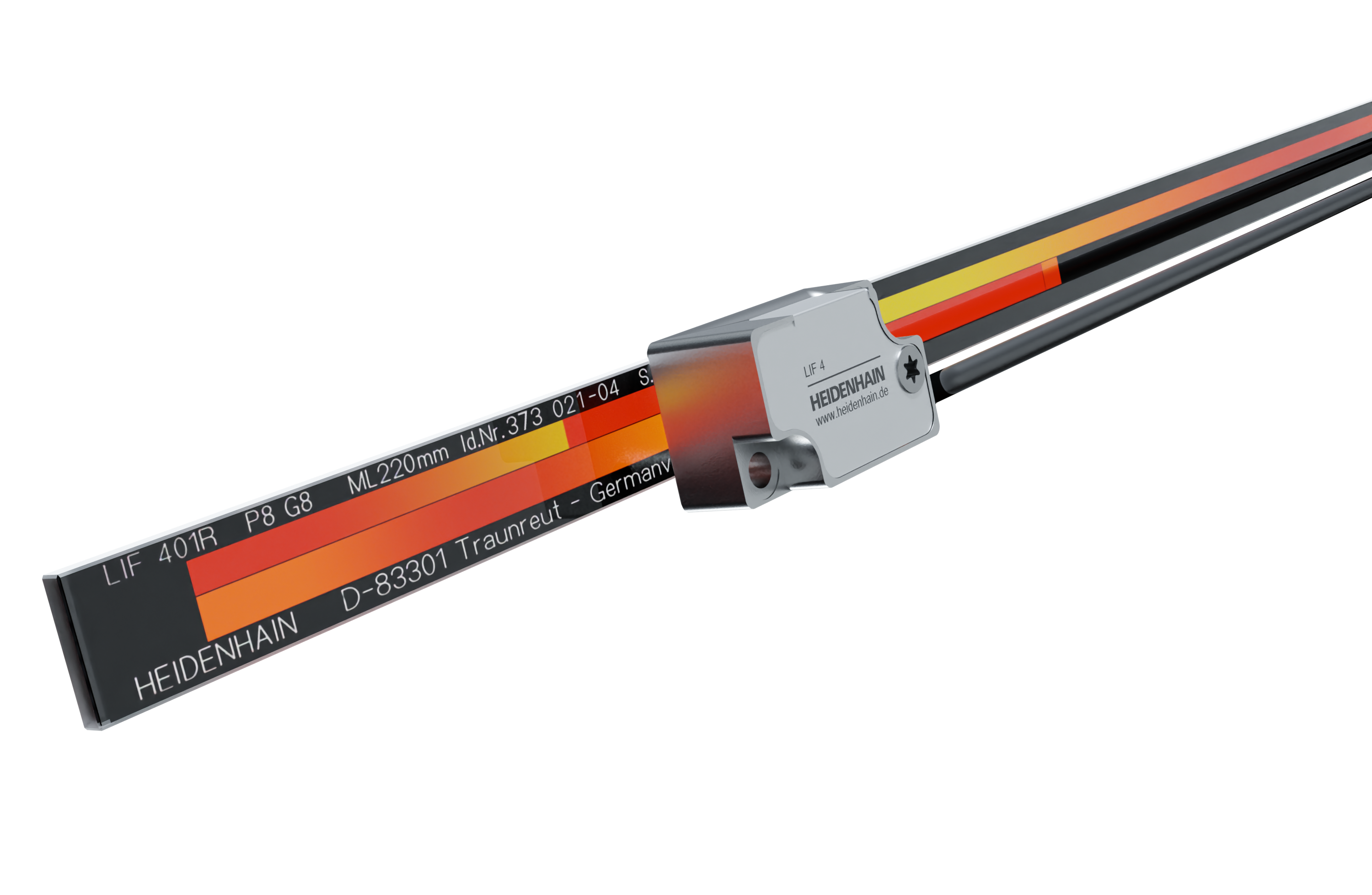

Serie LIF 400

Sistemi di misura lineari incrementali di accuratezza molto elevata

  • Per assi lineari molto precisi fino a 1.640 mm di lunghezza
  • Corse utili più lunghe su richiesta con LIF 100
  • Passo di misura molto piccolo (<2 nm)
  • Insensibilità alla contaminazione
  • Versioni per alto vuoto
  • Rilevamento di posizione grazie a finecorsa e traccia di homing
  • Interfacce: 1 VPP, TTL

Facilità di montaggio

Piccoli periodi del segnale richiedono di norma minime tolleranze per la distanza tra testina di scansione ed elemento di supporto. I sistemi di misura lineari aperti HEIDENHAIN sono di installazione molto agevole grazie alle ampie tolleranze di montaggio che incidono in misura limitata sulla qualità dei segnali in uscita.

Scansione ultraprecisa

I sistemi di misura lineari LIF 400 dispongono di una graduazione con reticolo di fase e utilizzano il principio di scansione interferenziale. Si contraddistinguono per minimi passi di misura e massima accuratezza. La ridotta generazione di calore nella testina di scansione previene errori dovuti alla temperatura.

Qualità del segnale sempre elevata

L'ASIC HSP 1.0 di HEIDENHAIN assicura la qualità costante ed elevata dei segnali di scansione. ASIC compensa la diminuzione dell’ampiezza del segnale aumentando la corrente del LED. Il segnale mantiene così la forma ideale in caso di contaminazione e il rumore di fondo rimane uniformemente ridotto.

Versatilità applicativa

I sistemi di misura LIF 400 sono di impiego universale grazie alle caratteristiche complete. L'alta densità di integrazione rende questi sistemi di misura molto compatti e leggeri. Il montaggio del supporto di misura mediante incollaggio è particolarmente pratico.

Azzeramento rapido

La funzione Homing integrata consente di identificare la posizione e quindi di eseguire un azzeramento più rapido del sistema, molto utile per assi con lunghi percorsi di traslazione. La funzione Limit integrata permette di rilevare con sicurezza i finecorsa senza interventi aggiuntivi.

Display funzionale integrato

Un LED multicolore nel connettore consente di verificare direttamente i segnali di scansione e di controllare il segnale degli indici di riferimento, per verificare rapidamente la funzionalità e valutare con affidabilità l'operatività – in qualsiasi momento e senza strumenti aggiuntivi.

LIF 400 – Per assi lineari molto precisi fino a 1.640 mm di lunghezza

Versioni prodotto

I sistemi di misura lineari aperti sono costituiti da un supporto di misura e una testina di scansione. Nelle liste sottostanti, selezionate i due componenti da abbinare. Potete richiedere una consulenza contattando il nostro Ufficio commerciale via telefono o mail oppure compilando il nostro modulo di contatto.

Supporto di misura

Testina di scansione
