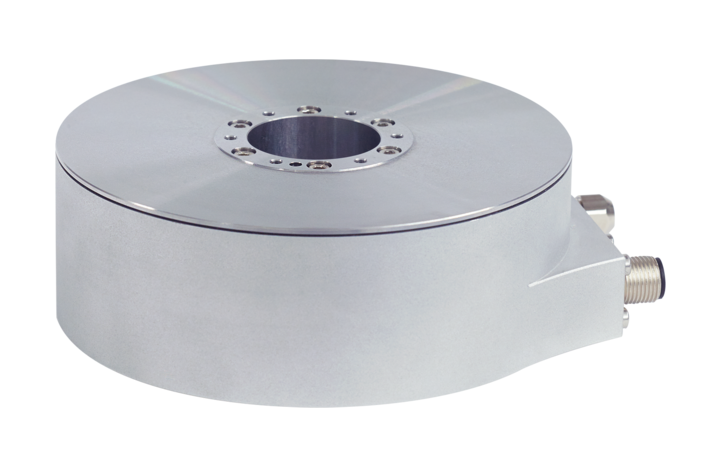

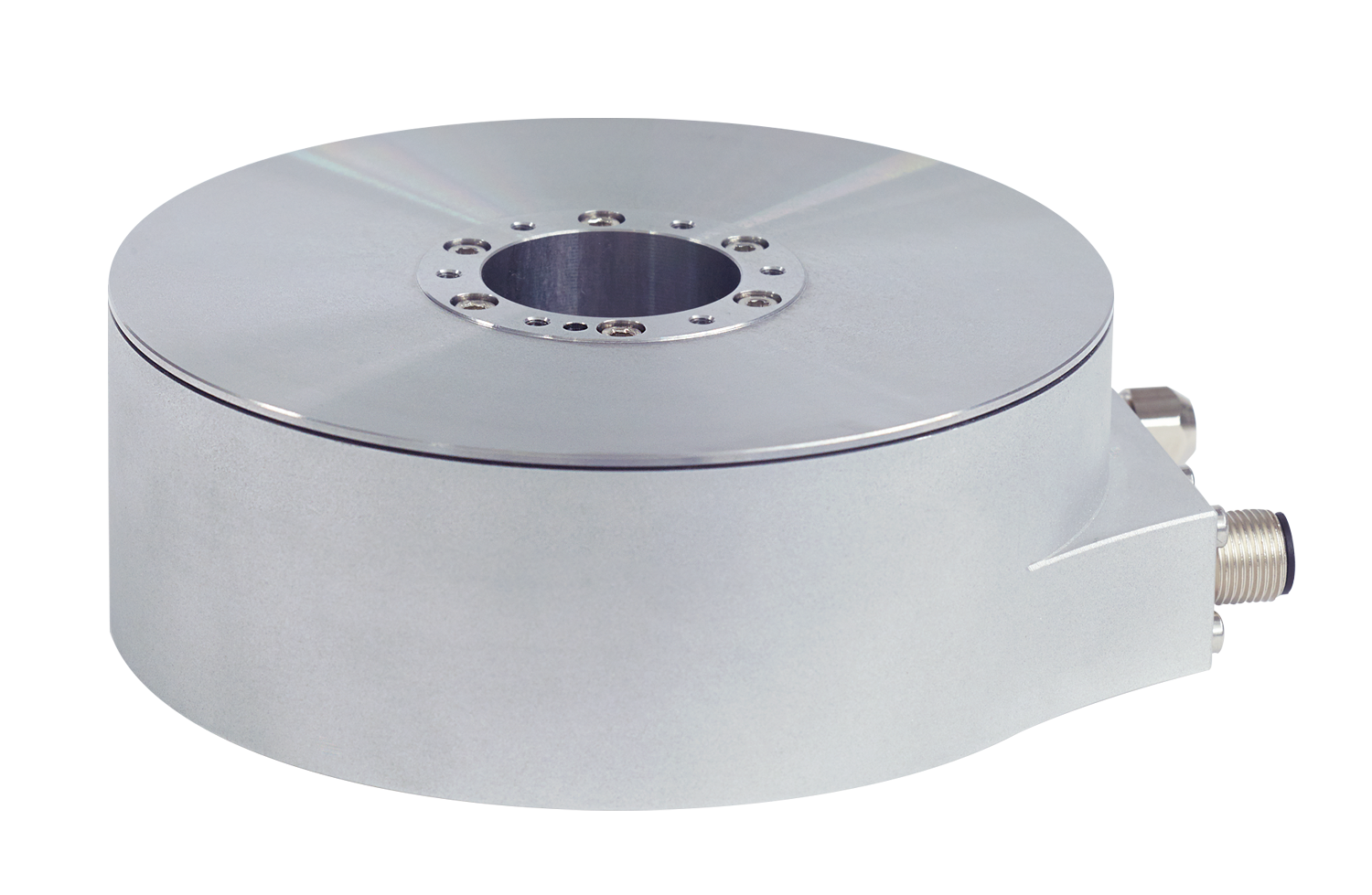

Serie SRP

Sistemi modulari di misura angolare assoluti e incrementali con cuscinetti di precisione integrati e motore

  • Accuratezza del sistema: da ±2,5" a ±5"
  • Periodi del segnale: da 16.384 a 30.000
  • Albero cavo passante ∅ 32 mm
  • Soluzione completa per assi rotativi di elevata precisione
  • Risparmio fino all'80% sui singoli componenti nell'applicazione
  • Coppia di arresto estremamente ridotta
  • Elevata stabilità della velocità e accuratezza di posizionamento
  • Interfacce: 1 VPP, EnDat

Scansione ultraprecisa

Passi di misura estremamente ridotti e massima accuratezza: i sistemi modulari di misura angolare SRP 5080 funzionano secondo il principio di scansione interferenziale e come supporto di misura utilizzano un reticolo di fase.

Struttura compatta

Il motore torque senza scanalature è posizionato parallelamente al sistema di misura angolare e al cuscinetto per la massima compattezza. Questa disposizione conferisce inoltre elevata rigidità al sistema completo ottenendo accuratezze di posizionamento molto elevate.

Semplicità di montaggio

Questi sistemi modulari di misura angolare sono composti da un cuscinetto precaricato con sistema di misura angolare montato e un motore torque. Non è richiesto un allineamento preciso o una taratura del sistema. I collari di centraggio sui componenti di accoppiamento facilitano ulteriormente l'installazione.

Controllo ottimale del movimento

Il motore torque dei sistemi modulari di misura angolare SRP è in versione zero cogging e non genera alcun disturbo sul cuscinetto di elevata precisione. Questo consente un movimento e un'accuratezza di posizionamento straordinariamente uniformi.
