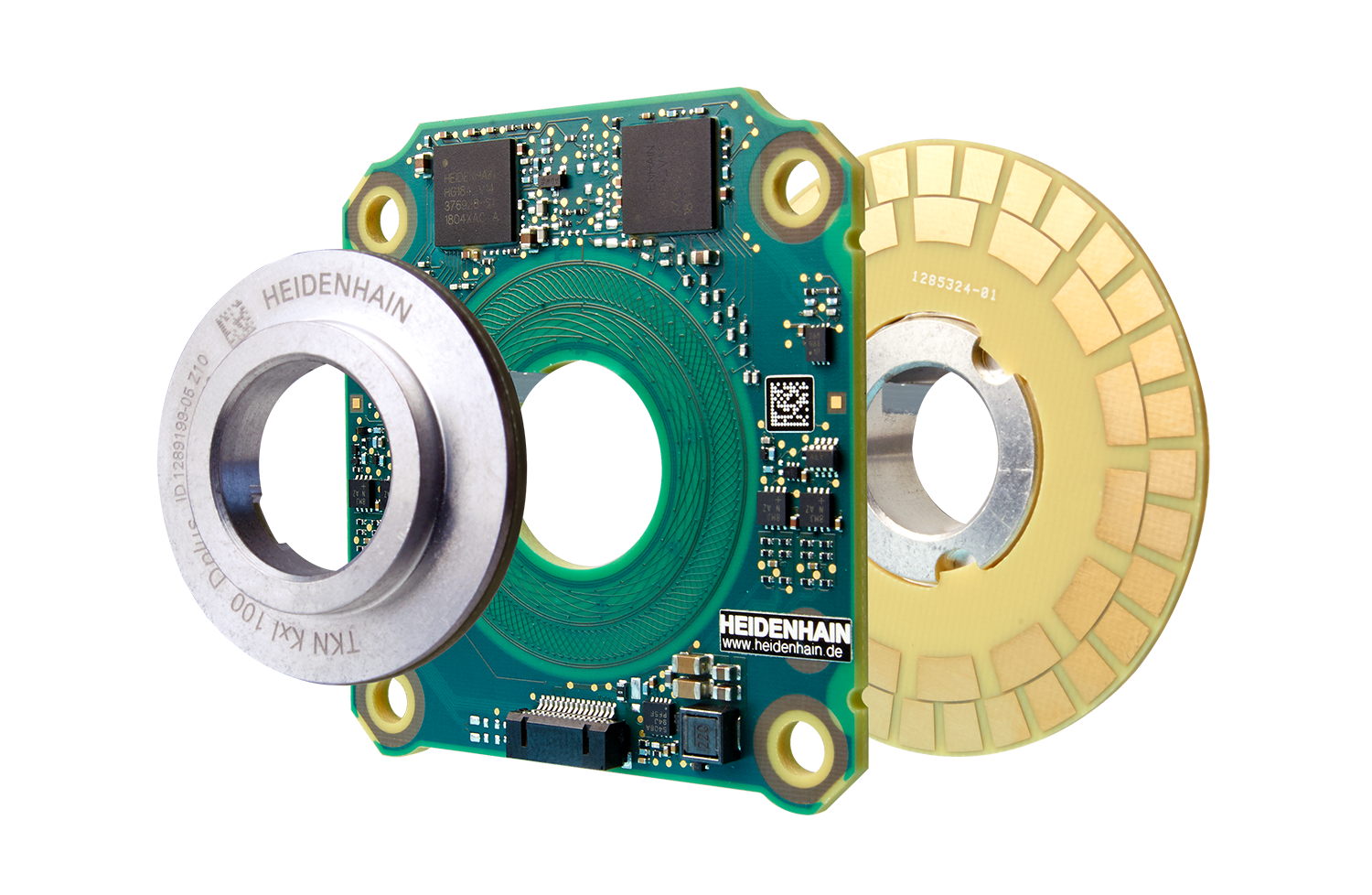

KCI 120 Dplus

Trasduttore rotativo assoluto senza cuscinetto

  • Funzionalità aggiuntiva per seconda misurazione di posizione
  • Elevata tolleranza assiale fino a ±0,5 mm
  • Albero cavo passante Ø 19 mm
  • Robusta scansione induttiva
  • Accuratezza di posizionamento fino a ±40"
  • 1.048.576 posizioni/giro
  • Temperatura di lavoro max 115 °C
  • Interfaccia: EnDat
  • Diametro carcassa ≈ 81 mm

Costruzione robusta

Grazie alla robusta scansione induttiva, i trasduttori rotativi KCI 120 Dplus sono particolarmente insensibili a contaminazione e campi magnetici. La loro struttura rigida consente inoltre elevata resistenza alle vibrazioni fino a 400 m/s² su statore e 600 m/s² su rotore.

Valori di posizione bidimensionali

La serie KCI 120 Dplus consente ampie tolleranze di montaggio di ±0,3 mm per encoder A e ±0,5 mm per encoder B. I dischi graduati vengono inseriti a pressione sull'albero motore o sull'albero lato uscita, per un montaggio rapido e semplice dell'encoder.

Functional Safety

KCI 120 Dplus è disponibile anche con Functional Safety e accoppiamento meccanico sicuro. La soluzione integrata nel sistema per applicazioni fino a SIL 3 consente di minimizzare i malfunzionamenti e garantisce l'operatività sicura di macchine e impianti.

Esecuzione compatta

KCI 120 Dplus riunisce due encoder in un unico trasduttore rotativo e offre elevata affidabilità con design robusto e compatto. Grazie all'altezza ridotta di soli 20 mm, i trasduttori rotativi di questa serie sono indicati anche per montaggio in spazi ristretti.



Contatti – Commerciale

Ufficio Commerciale

+39 02 27075-1

info@heidenhain.it
Per trovare il contatto più vicino

Dual encoder KCI 120 Dplus: motor feedback e misurazione di posizione in un unico trasduttore rotativo

Versioni prodotto

La serie KCI 120 Dplus è composta da una testina di scansione e un disco graduato. Potete richiedere una consulenza contattando il nostro Ufficio commerciale via telefono o mail oppure compilando il nostro modulo di contatto
Cercate altre soluzioni per il vostro settore? Consultate le descrizioni dei vari settori

Testina di scansione

Disco graduato
