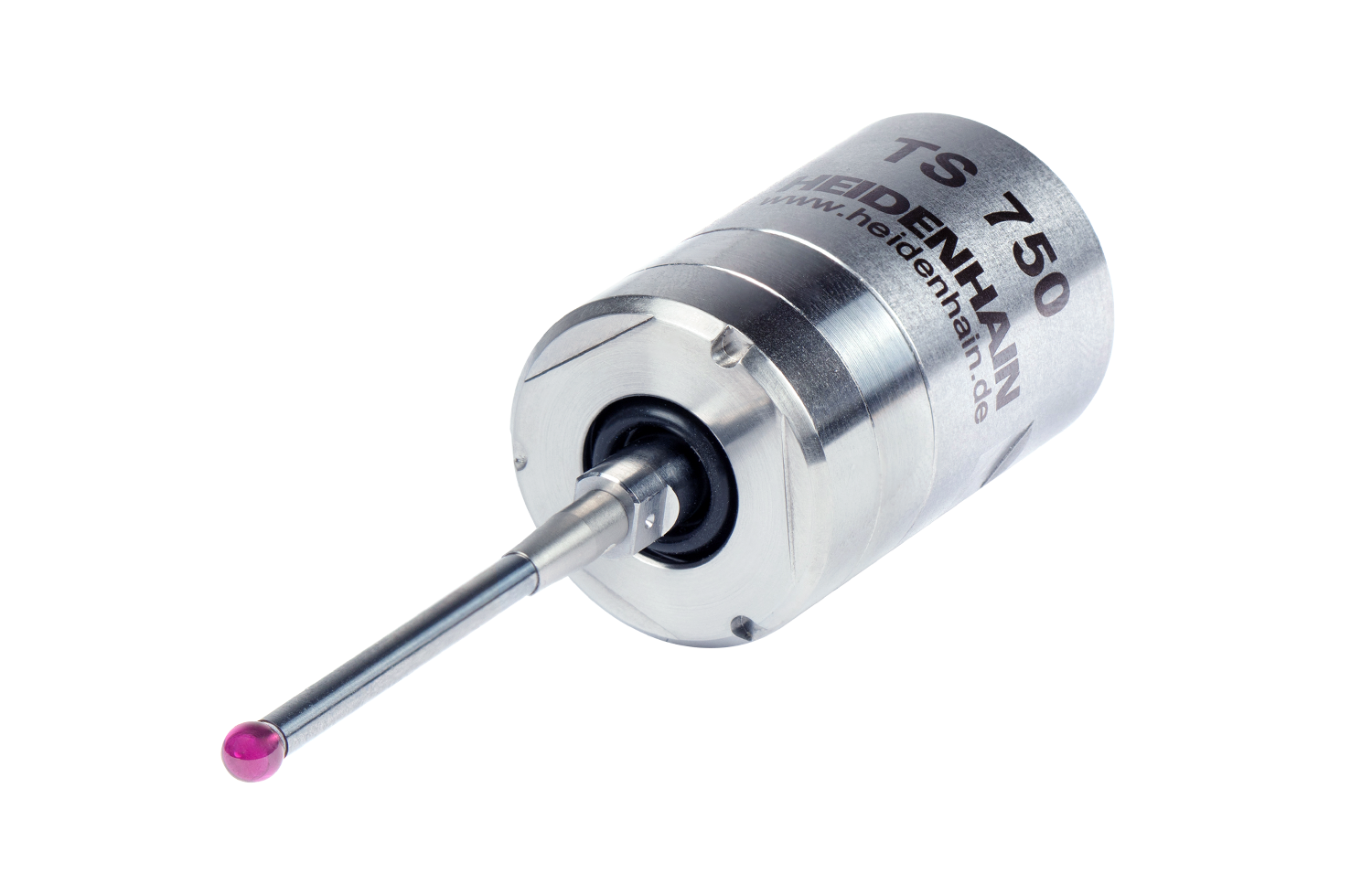

TS 150 e TS 750

Sistema di tastatura pezzo da impiegare su rettificatrici e torni

  • Elevata accuratezza di tastatura fino a ±1 µm (con stilo standard T434)
  • Elevata ripetibilità di tastatura per un'ottima qualità di misurazione: fino a 2 σ ≤ 0,25 µm
  • Trasmissione del segnale: via cavo
  • Interfaccia: HTL
  • Velocità di tastatura: 5 m/min (per sistema di tastatura TS 750: 1 m/min)
  • Grado di protezione: IP68

Accuratezza di tastatura omogenea

Il TS 750 funziona con sensori di pressione di alta precisione e l'impulso di commutazione viene generato mediante analisi delle forze presenti durante la tastatura, che vengono elaborate elettronicamente. Questo procedimento consente un'accuratezza di tastatura omogenea a 360°.

Forze di tastatura molto ridotte

Sulla base delle forze di tastatura ridotte di circa 1,5 N (assiale) e 0,2 N (radiale), per il sistema di tastatura TS 750 è possibile ottenere un'elevata accuratezza e ripetibilità senza l'utilizzo di curve di compensazione. Le forze di deflessione delle molle entrano in gioco solo durante un'ulteriore deflessione fino a quando la macchina si arresta.

Elevata performance

Riduzione dei tempi passivi: il primo punto tastato può già essere impiegato per le misurazioni, per evitare inutili operazioni ripetitive. L'elevata ripetibilità di tastatura – anche a velocità elevate – riduce inoltre i tempi passivi.

Accuratezza costante nel tempo

Persino dopo 5 milioni di tastature i tastatori pezzo HEIDENHAIN sono ancora molto accurati: con una ripetibilità di tastatura fino a 2 σ ≤ 0,25 µm ad una velocità di tastatura fino a 1 m/min, questi sistemi continuano a fornire valori misurati affidabili anche dopo un uso prolungato.

Contatti – Commerciale

Ufficio Commerciale

+39 02 27075-1

info@heidenhain.it
Per trovare il contatto più vicino

TS 750 – Verifica di superfici nel processo di rettifica
