Visual Tool Check

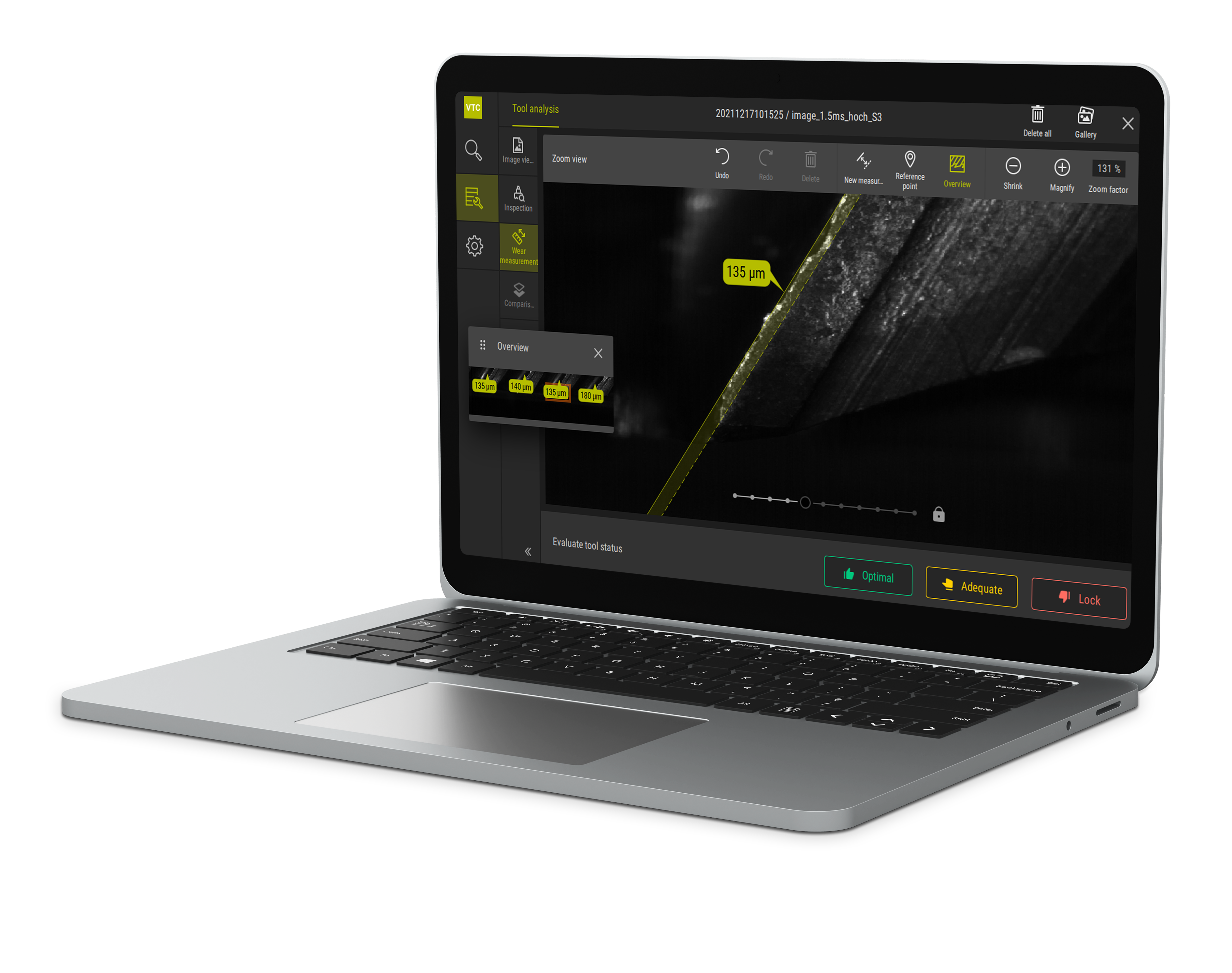

Dopo aver scattato immagine ravvicinate di ogni tagliente o panoramiche dettagliate dell'intera circonferenza dell'utensile, potete usare il software per misurare l'usura sulla superficie laterale. Create rapporti di ispezione per ogni utensile in base ai valori misurati e bloccate gli utensili usurati tramite l'interfaccia di controllo.

Le immagini panoramiche dell'intera circonferenza dell'utensile consentono di riprodurre virtualmente ogni tagliente, rendendo intuitiva l'ispezione e documentandone l'usura nel tempo. Inoltre, queste informazioni vengono utilizzate per trarre importanti conclusioni sull'ottimizzazione dei parametri di taglio e dei programmi NC.

Per la creazione di serie di immagini e la visualizzazione nella panoramica delle ispezioni, soprattutto per utensili con un gran numero di taglienti, è possibile selezionare le singole immagini di una serie e visualizzare i dettagli in una finestra di zoom. Si può inoltre assegnare uno stato agli utensili utilizzando la funzione di semaforo e bloccare gli utensili contrassegnati in rosso direttamente nella tabella utensili del TNC.

Visual Tool Check consente di garantire la stessa posizione di taglio e la stessa impostazione di illuminazione in caso di riprese ripetute di un utensile. Possono così essere confrontate anche immagini create a intervalli di tempo più lunghi. Questa automazione rende la verifica degli utensili più semplice rispetto all'ispezione manuale al microscopio in laboratorio.

Nel ciclo di ripresa delle immagini, si definiscono le viste che la telecamera deve creare. Il software funziona automaticamente durante la creazione delle immagini. Il database delle immagini è strutturato utilizzando le denominazioni della tabella degli utensili. Si possono anche raggruppare le immagini in modo specifico per l'utente tramite un parametro di ciclo.

In modalità di confronto il software visualizza le immagini dello stesso tagliente una accanto all'altra. Questo permette di visualizzare direttamente l'andamento dell'usura nel tempo. Le variazioni vengono inoltre sovrapposte in un heatmap.
